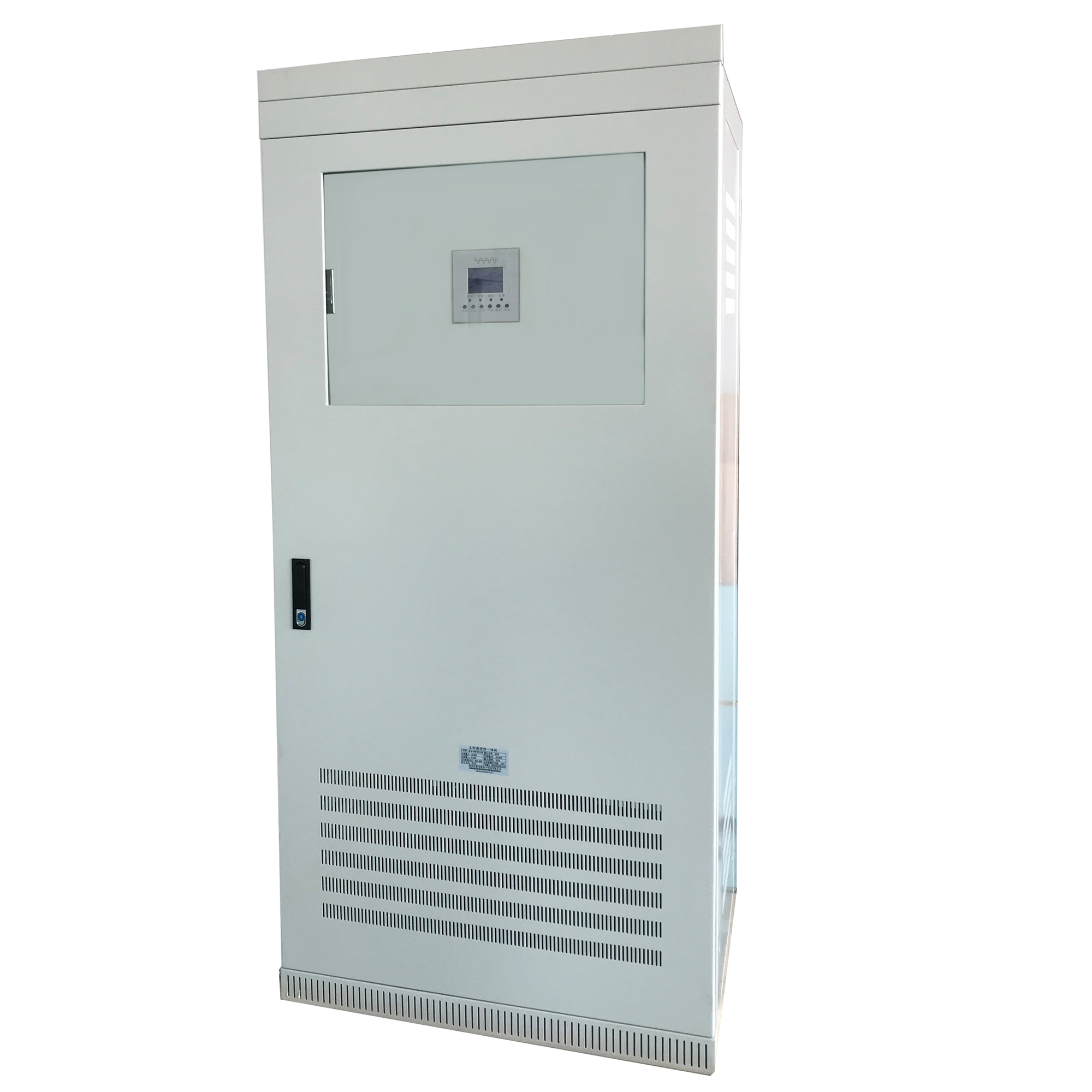

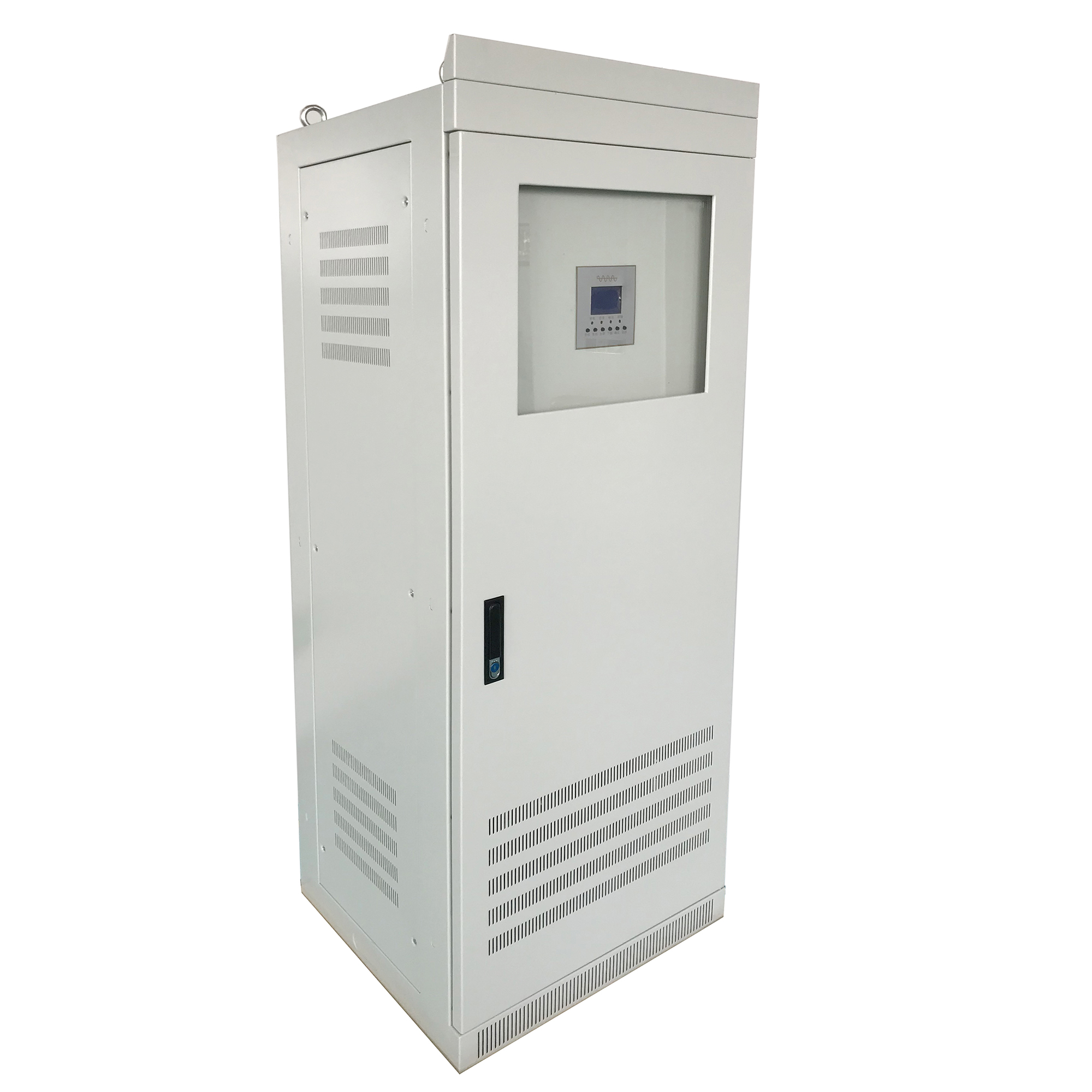

OR系列在线UPS电源专为电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
OR-UPS电源技术特点：
● 完全隔离型逆变技术，输出无噪音正弦交流电压
● 逆变单元采用先进的SPWM技术，波形纯净
● 独有的动态电流环控制技术确保逆变器可靠运行
● 过负载能力强，能承受计算机满负载开机
● 大功率旁路开关，过载时可由旁路供电
● 具有输入过、欠压，输出过、欠压等保护功能
● 逆变器前面板有LED显示方式，状态一目了然

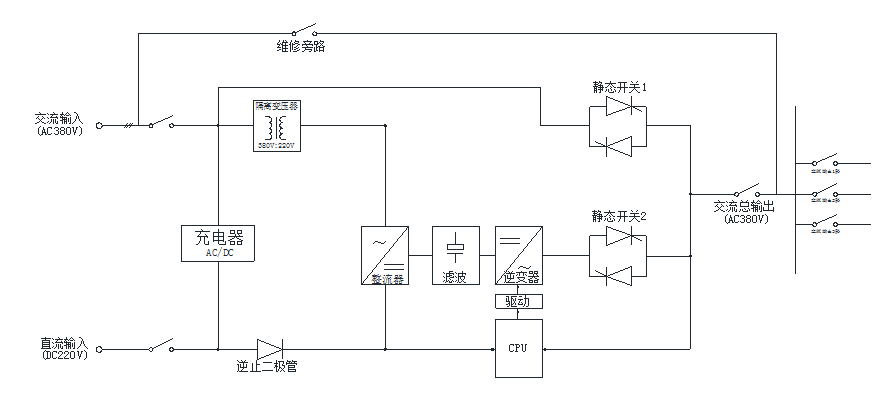

工作原理(直流输入可以定制)
工作状态说明：
1、交流输入和直流输入都正常时，由交流输入路经隔离、整流、滤波后逆变器逆变成纯正的交流电，通过静态开关2向负载提供电源（即交流整流逆变供电）；
2、当交流输入异常，直流输入正常时，由直流经过逆止模块滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；
3、当交流输入正常，直流输入与整流异常时，由交流输入通过静态开关1向负载提供电源（即交流旁路供电）；
4、交流输入和直流输入都正常时，由交流输入经隔离、整流、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源；当机器出现过载、过温、冲击、直流异常及内部故障等情况时，机器通过静态开关1向负载提供电源，自动转为旁路供电。
主要技术参数
型 号 | ORU-**KVA/TT | |||||||||
规格 | 1-20KVA | 1-30KVA | 1-40KVA | 1-40KVA | 1-80KVA | 1-160KVA | 1-160KVA | |||
额定功率 | *0.8 | |||||||||
直流输入 | 额定电压 VDC | 96 | 192 | 216 | 240 | 384 | 480 | 48-480定制 | ||
电池数量 | 8串 | 16串 | 18串 | 20串 | 32串 | 40串 | 可定制 | |||
电池类型 | 免维护铅酸蓄电池(或直流屏） | |||||||||
交流输入 | 相 数 | 三相 | ||||||||
频 率 | 50Hz ± 5％ | |||||||||
电压范围 | 380VAC ± 20％ | |||||||||
逆变输出 | 额定电压 | 380VAC | ||||||||
电压精度 | 380VAC ± 3％ | |||||||||
频 率 | 50Hz ± 1％ | |||||||||
波形失真率 | ≤ 5％（线性负载） | |||||||||
动态响应 | 5%（0%~100%负载） | |||||||||
峰值系数（CF） | 3：1 | |||||||||
功率因数 | 0.8 | |||||||||
逆变效率 | ≥87% | |||||||||
报 警 | LED指示灯报警和液晶显示屏文字报警 | |||||||||
转换时间 | 市电与逆变转换为0S;逆变与旁路转换为≤5ms | |||||||||
噪音 | ≤55db | |||||||||
绝缘强度 | 1500 VAC， 1min （输入和输出） | |||||||||
冷却方式 | 风扇强制风冷 | |||||||||
|
