一、 产品简介
产品概述
本系列电源经过精心设计和优化，能够满足不同领域和用电设备对UPS逆变电源的高标准要求。无论是在家庭、商业还是工业环境中，都能提供稳定、可靠的正弦波交流电源，确保用电设备安全、高效运行。适用于直流电压为DC12V，DC24V，DC36V，DC48V，DC60V，DC72V的逆变或充电或应急供电备电场合。
应用领域
车载系统：为车辆电子设备提供稳定的储能电力，适用于各种车载充电及逆变。
商业用途：适用于商业环境中的各种电子设备保电，如收银机、照明等。
工业应用：为工业设备提供可靠的不间断电源，确保生产供电的连续性。
民用设备：家庭储能备电，常用的空调、电视、冰箱等电器均可由本逆变电源供电。
军事领域：满足军事装备的严苛要求，提供稳定的电力保障。
电信与电力：为电信基站、电力监控等关键设备提供不间断电源。
主要用途
家用电器：空调、电视、冰箱、洗衣机等。
办公设备：电脑、打印机、复印机等。
商业设备：收银机、POS机、广告显示屏等。
电动工具：各种电动工具和机械设备。
照明系统：室内外照明设备。
工业设备：生产线、机械设备等。
电信设备：通信基站、网络设备等。
核心特性：
1. 高质量电源输出
纯正弦波输出：确保波形优于市电，提供稳定的电力供应。
无杂波干扰：确保负载设备安全，避免因电源问题导致的损坏。
快速UPS转换：转换时间小于8ms，保障用电连续性和稳定性。
2. 智能化管理和维护
智能CPU控制：模块化设计，简化维护流程。
降低维护成本：提高设备稳定性，减少维护次数和成本。
3. 直观的用户界面
LED和LCD显示屏：实时显示运行参数，操作便捷。
故障信息显示：故障直接显示，便于快速识别和解决问题。
4. 高效率能源转换
高转换效率：半载环境下高达92%，市电环境下可达99%以上。
低空耗：节能模式下功耗低至8W，实现高效节能。
5. 多功能充电支持
市电辅助充电：三阶段式智能充电，兼容铅酸、锂电池、固态电池等多种电池类型。
6. 智能温控系统
节能耐用风扇：延长设备寿命，保障稳定运行。
7. 强大的负载能力
逆变器性能：1KW逆变器可驱动1P空调，以此类推，强大的负载驱动能力。
使用优势：能够应对各种负载需求，可以99%负载长时间运行。
8. 长寿命电路设计
工频电路：采用优质电子材料，稳定性高，寿命长，正常使用寿命在十年以上。
9. 全面保护机制
多重保护功能：包括低压、高压、高温、短路、过流、过载等，确保设备安全。
10. 抗干扰设计
超强的抗干扰能力，保证在复杂电磁环境下依然能够稳定工作，输出纯净的正弦波交流电。
11. 灵活的配置选项
可设置选择：50HZ/60HZ可选，AC/DC优先模式可调，电池类型可选，充电电流可调，中英文可选，节能选择等。
12. 高品质组件
优质电子配件：包括工频隔离变压器、铜质接线端子、全铜品牌线材等，确保高效、安全和稳定的电力供应。
二、产品功能介绍

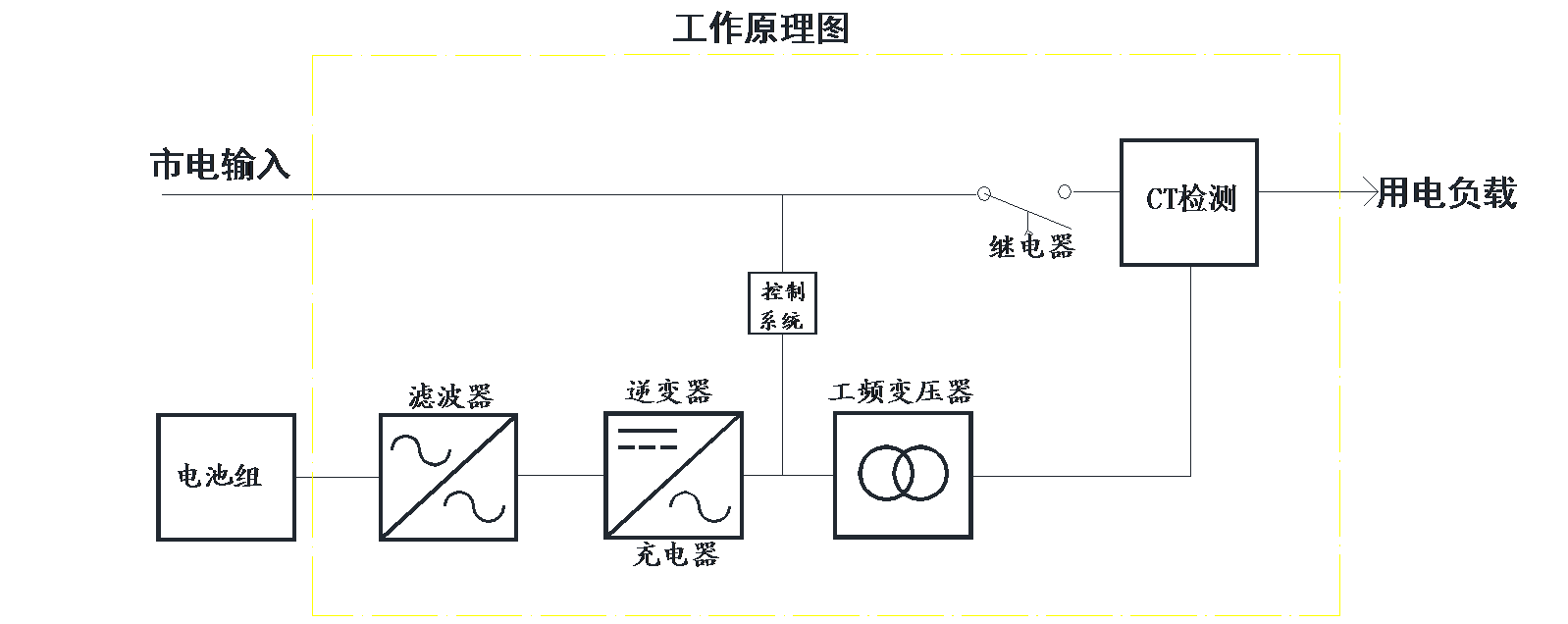

1:产品原理图
2:产品原理说明(交流主供/直流主供,可以在后面板拔码选择)
A、交流主供（市电优先模式）
步骤1：当有市电时，市电旁路直接输出，同时为蓄电池充电；
步骤2：当市电突然停电或异常，在8ms内系统自动切换至逆变供电，确保负载持续工作；
步骤3：当市电恢复后，系统自动切换至市电供电，同时为蓄电池充电；
B、直流主供（逆变优先模式）（以12V电池模式举例如下,其他电压等级对应翻倍）
主用于电池供电，市电当备用电源。
步骤1：当有市电OK时，只要电池电压高于10.5V，电源将电池逆变输出；
步骤2：当电池放电至10.5V，电源将自动切换至市电旁路输出，同时市电给电池辅助充电；
（此功能主要实现市电互补供电、保证用电设备持续使用，不要市电充电，可以在面板取消）。
步骤3：当市电通过逆变电源给电池充电至13V（或转恒压模式，或转浮充模式）时，逆变电源将自动切换至电池逆变模式输出。
步骤4：当市电故障、并且电池电压低于10V，逆变器将关闭输出。
如果此时市电转为正常，逆变电源将自动开机实现旁路输出同时给电池充电。
如果市电还不正常，电池充电至12V时，逆变器将自动开机、逆变模式输出。
3、市电大功率智能充电功能说明：
1）可以给不同种类的电池充电，具体请查看产品参数：（说明书第五条）
2）充电方式为三阶段式智能充电：
段I：用最大恒定电流快速充电，以尽快激活电池、提升备用电力。（恒流充电）
段II：转为恒定电压渐渐将电池充满电，给充分时间电池吸收能量，保护电池电极延长寿命、同时避免电池过充。（恒压充电）
段III：当检测到电池充满时，会转为浮充电压小电流充电，确保电池在满电量状态，并且自动检测电池电量，充电完成自动停止充电节省电力。（浮充）
4、节能模式（节能模式侦测时间5S）：当选择在节能模式下，空耗为1W～8W之间，只有芯片在工作，逆变电源在节能状态下进行自动循环检测，当连接的负载大于30W后，系统会在5S内自动开机进入正常工作模式，为负载供电；当卸载（负载小于30W）后，5S内自动进入节能状态；此功能大大减少了系统不必要的电量浪费，最大可能的减小空耗。

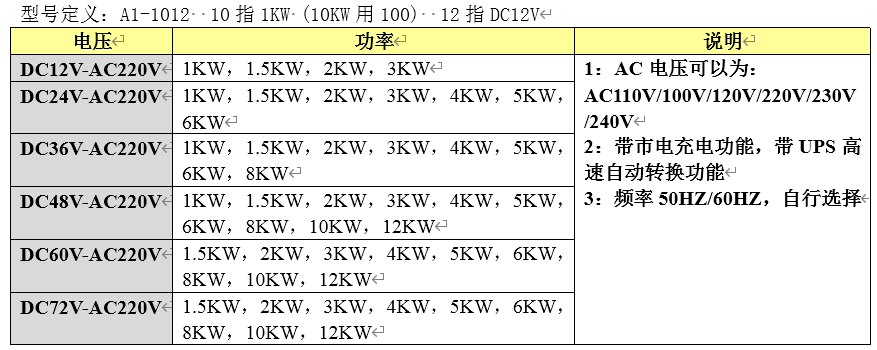

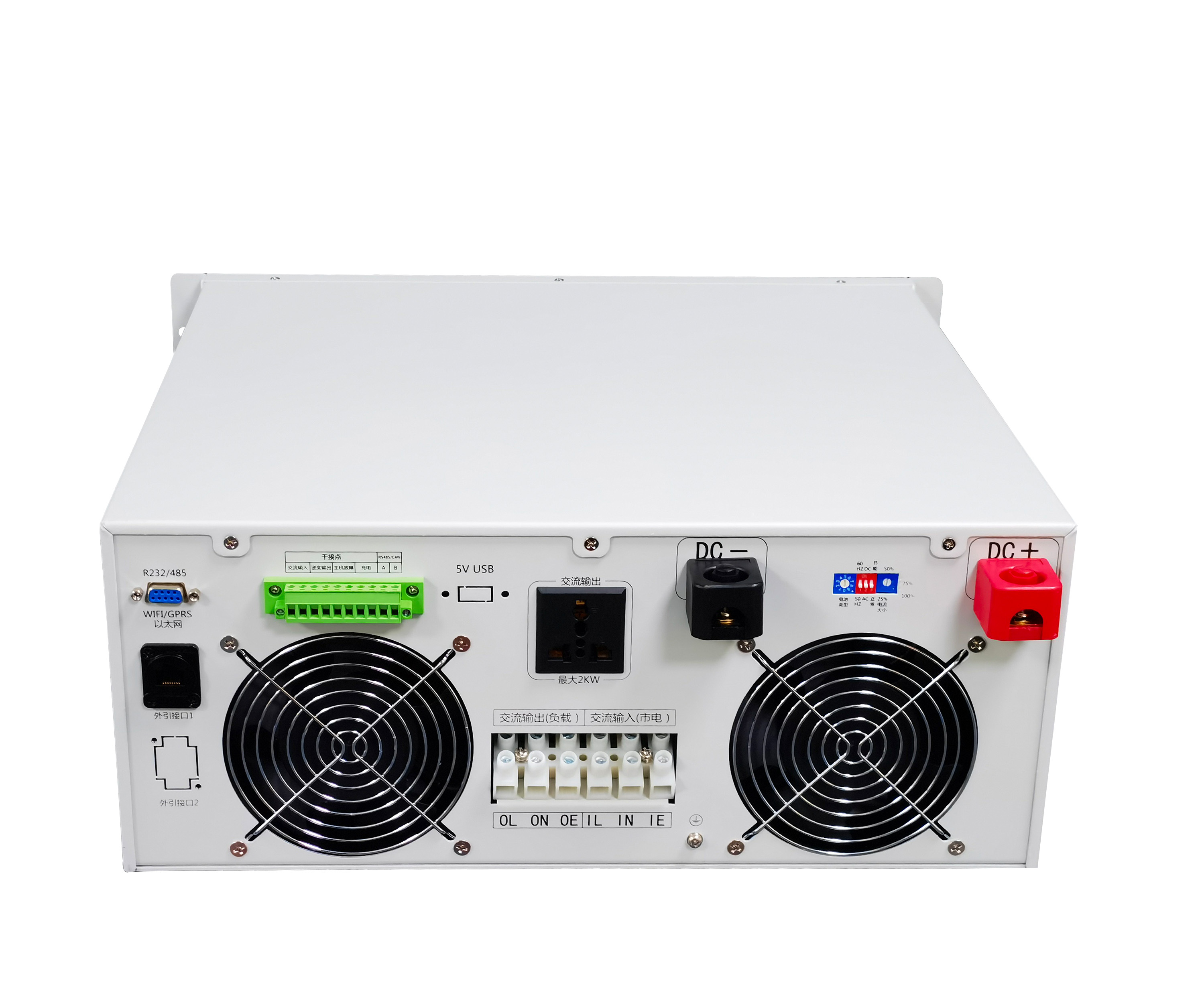

三、 规格型号
四、技术参数
参数规格 | |||||||||||||||||||||||||||
功率规格 | 1~12KW | ||||||||||||||||||||||||||
直流输入规格 | |||||||||||||||||||||||||||
额定电压规格 | DC12/24/36/48/60/72V~AC220V | DC12/24/36/48/60/72V~AC110V | |||||||||||||||||||||||||
工作电压范围(正常工作电池电压) | DC12V输入 | 10V-16V ± 0.5V | |||||||||||||||||||||||||
DC24V输入 | 20V-32V ± 1V | ||||||||||||||||||||||||||
DC36V输入 | 30V-47V ± 1V | ||||||||||||||||||||||||||
DC48V输入 | 40V-63V ± 1V | ||||||||||||||||||||||||||
DC60V输入 | 50V-79V ± 1V | ||||||||||||||||||||||||||
DC72V输入 | 60V-94V ± 1V | ||||||||||||||||||||||||||
低压警告(电池电压过低时,蜂鸣器响,提醒用户) | DC12V输入 | 10.5Vdc ± 0.5Vdc | |||||||||||||||||||||||||
DC24V输入 | 21.0Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC36V输入 | 31.5Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC48V输入 | 42.0Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC60V输入 | 52.5Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC72V输入 | 63.0Vdc ± 1Vdc | ||||||||||||||||||||||||||
低压断电(电池电压过低时关闭输出) | DC12V输入 | 10.0Vdc ± 0.5Vdc | |||||||||||||||||||||||||
DC24V输入 | 20.0Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC36V输入 | 30.0Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC48V输入 | 40.0Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC60V输入 | 50.0Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC72V输入 | 60.0Vdc ± 1Vdc | ||||||||||||||||||||||||||
低压恢复(电池电压恢复正常时,自动开机) | DC12V输入 | 12Vdc ± 0.5Vdc | |||||||||||||||||||||||||
DC24V输入 | 24Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC36V输入 | 36Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC48V输入 | 48Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC60V输入 | 60Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC72V输入 | 71Vdc ± 1Vdc | ||||||||||||||||||||||||||
高压警告 (电池电压过高时,蜂鸣器响,3秒后保护) | DC12V输入 | 15.7Vdc ± 0.3Vdc | |||||||||||||||||||||||||
DC24V输入 | 31.4Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC36V输入 | 47.1Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC48V输入 | 62.8Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC60V输入 | 78.5Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC72V输入 | 94.5Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
高压断电(电池电压过高时,直接保护) | DC12V输入 | 16Vdc ± 0.3Vdc | |||||||||||||||||||||||||
DC24V输入 | 32Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC36V输入 | 47Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC48V输入 | 63Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC60V输入 | 79Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC72V输入 | 95Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
高压恢复(电池高压保护后,降到此电压以下,5分钟后自动开机) | DC12V输入 | 15.5Vdc ± 0.5Vdc | |||||||||||||||||||||||||
DC24V输入 | 31Vdc ± 0.6Vdc | ||||||||||||||||||||||||||
DC36V输入 | 46Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC48V输入 | 62Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC60V输入 | 77Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC72V输入 | 92Vdc ± 1Vdc | ||||||||||||||||||||||||||
峰值逆变效率 | DC12V输入 | >85% 半载 | >82% 满载 | ||||||||||||||||||||||||
DC24V输入 | >87% 半载 | >85% 满载 | |||||||||||||||||||||||||
DC36V输入 | >90% 半载 | >87% 满载 | |||||||||||||||||||||||||
DC48V输入 | >91% 半载 | >88% 满载 | |||||||||||||||||||||||||
DC60V输入 | >92% 半载 | >89% 满载 | |||||||||||||||||||||||||
DC72V输入 | >92% 半载 | >89% 满载 | |||||||||||||||||||||||||
直流优先型,当有市电旁路时,电池低压转换点(电池低于此电压,转到市电供电) | DC12V输入 | 10.5Vdc ± 0.3Vdc | |||||||||||||||||||||||||
DC24V输入 | 21.0Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC36V输入 | 31.5Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC48V输入 | 42.0Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC60V输入 | 52.5Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC72V输入 | 63.0Vdc ± 1Vdc | ||||||||||||||||||||||||||
直流优先型,转为市电供电后,电池低压恢复点(电池充到高于此电压,转回电池供电) | DC12V输入 | 13Vdc ± 0.3Vdc | |||||||||||||||||||||||||
DC24V输入 | 26Vdc ± 0.5Vdc | ||||||||||||||||||||||||||
DC36V输入 | 39Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC48V输入 | 52Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC60V输入 | 65Vdc ± 1Vdc | ||||||||||||||||||||||||||
DC72V输入 | 78Vdc ± 1Vdc | ||||||||||||||||||||||||||
交流输入规格 | |||||||||||||||||||||||||||
额定电压规格 | 220VAC系统 | 110VAC系统 | |||||||||||||||||||||||||
输入电压波形 | 正弦波(市电或发电机) | 正弦波(市电或发电机) | |||||||||||||||||||||||||
额定输入电压 | 220Vac/230Vac/240Vac | 110Vac/120Vac/130Vac | |||||||||||||||||||||||||
低压关断点 | 140Vac±3% | 70Vac±3% | |||||||||||||||||||||||||
低压恢复点 | 147Vac ±3% | 74Vac ±3% | |||||||||||||||||||||||||
高压关断点 | 260Vac±3% | 131Vac±3% | |||||||||||||||||||||||||
高压恢复点 | 250Vac±3% | 126Vac±3% | |||||||||||||||||||||||||
低压关充值 | ≤147V 停止充电 150V恢复 | ≤74V 停止充电 76V恢复 | |||||||||||||||||||||||||
高压关充值 | ≥250V 停止充电 247V恢复 | ≥126V 停止充电 124V恢复 | |||||||||||||||||||||||||
频率 | 50HZ(45-55HZ) 60HZ(55-65HZ) 用发电机的必须保证发电机频率不超限 | ||||||||||||||||||||||||||
市电充电规则 | 三个阶段: | ||||||||||||||||||||||||||
恒流充电(恒流阶段)→恒压充电(恒压阶段)→浮充(恒压阶段) | |||||||||||||||||||||||||||
外部充电过压保护 | 额定DC | 12V | 24V | 36V | 48V | 60V | 72V | ||||||||||||||||||||
电压/V | 15.6 | 31.1 | 46.6 | 62.2 | 77.7 | 93.3 | |||||||||||||||||||||
外部充电保护说明 | 指当有其他充电器给电池充电时，致电池电压过高，逆变器将保护 | ||||||||||||||||||||||||||
市电峰值充电效率 | ≥88% | ||||||||||||||||||||||||||
市电供电时效率 | ≥98% | ||||||||||||||||||||||||||
转换时间 | <8ms (AC到DC)或(DC到AC) | ||||||||||||||||||||||||||
交流输出规格 | |||||||||||||||||||||||||||
额定输出电压 (V) | 220Vac/230Vac/240Vac | 110Vac/120Vac/130Vac | |||||||||||||||||||||||||
输出电压范围 | ±3%rms稳压输出 | ||||||||||||||||||||||||||
额定输出频率(Hz) | 50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可拔码开关选择) | ||||||||||||||||||||||||||
功率因数 | >0.9 | ||||||||||||||||||||||||||
输出波形 | 纯正弦波(任何条件下均优于市电) | ||||||||||||||||||||||||||
波形失真率( THD ) | ≤3%( 线性负载 ) | ||||||||||||||||||||||||||
动态响应( 0～100% ) | ≤5% | ||||||||||||||||||||||||||
峰值系数( CF ) | 3:1 | ||||||||||||||||||||||||||
过载保护 (SMPS load) | 100%<负载<125% ，每3秒响一次 ，15分钟后关闭输出； 125%<负载<150% ，每1秒响0.5秒 ，1分钟后关闭输出； 负载>150% ，3秒后关闭输出； 只告警未保护，负载低于100%后立即停止告警； 保护后，5分钟后自恢复检测，如恢复正常负载，5分钟后自动恢复工作 （或手动关机，可立即重新开机） | ||||||||||||||||||||||||||
其他说明 | |||||||||||||||||||||||||||
连续运行时间 | 可以连续长时间运行 | ||||||||||||||||||||||||||
正常开机空耗 | 型号KW | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | ||||||||||||||||
空耗功率W | 33 | 34 | 35 | 36 | 45 | 52 | 56 | 78 | 83 | 86 | |||||||||||||||||
说明 | 以DC48V机型实测，不同直流电压会有小差异 | ||||||||||||||||||||||||||
节能模式空耗 | ≤8W | ||||||||||||||||||||||||||
安全认证 | CE-EMC认证 CE-LVD认证 FCC认证 UL检验报告 型式检验报告 | ||||||||||||||||||||||||||
绝缘强度 | 1500Vac，1分钟不击穿 | ||||||||||||||||||||||||||
绝缘电阻 | 不低于2M | ||||||||||||||||||||||||||
通讯接口方式 | 标配RS485 (可定制RS232/WIFI/GPRS/CAN等通讯方式） | ||||||||||||||||||||||||||
冷却 | 温控变速风扇散热（要在通风条件下） | ||||||||||||||||||||||||||
噪音( dB、1米 ) | ＜60分贝 | ||||||||||||||||||||||||||
使用环境温度( ℃ ) | -40～+50 | ||||||||||||||||||||||||||
存储环境温度( ℃ ) | -40～+70 | ||||||||||||||||||||||||||
使用环境湿度 | 0-95%相对湿度（不结露） | ||||||||||||||||||||||||||
使用海拔( m ) | ≤5000 (超过1000米，降额使用，每升1000米降10%使用) | ||||||||||||||||||||||||||
显示方式 | LED指示灯+LCD液晶显示 | ||||||||||||||||||||||||||
告警方式 | 蜂鸣器声音告警+显示屏显示告警 | ||||||||||||||||||||||||||
保护功能 | 低压保护，高压保护，高温保护，短路保护，过流保护，过载保护，低压恢复，智能温控，故障告警 （所有保护带自恢复功能，条件正常后5分钟后自动开机） | ||||||||||||||||||||||||||
防护等级 | IP20 / 可定制 | ||||||||||||||||||||||||||
尺寸重量及配置说明 | |||||||||||||||||||||||||||
产品净重（约） | 功率/KW | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | ||||||||||||||||
重量/kg | 21 | 23 | 25 | 28 | 39 | 41 | 43 | 59 | 65 | 72 | |||||||||||||||||
产品毛重（约） | 功率/KW | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | ||||||||||||||||
重量/kg | 22 | 24 | 26 | 29 | 40 | 42 | 44 | 60 | 66 | 73 | |||||||||||||||||
产品尺寸mm 开孔尺寸见第八条 | 1-3KW机架式（短4U） | 4-6KW机架式（4U） | 8-12KW机架式（5U） | ||||||||||||||||||||||||
宽482深315高176 含端子总深350 | 宽482深442高176 含端子总深477 | 宽482深487高221 含端子总深522 | |||||||||||||||||||||||||
1-3KW卧式款/挂式款 | 4-6KW卧式款/挂式款 | 8-12KW卧式款/挂式款 | |||||||||||||||||||||||||
长315宽436高176 含端子总长350 | 长442宽436高176 含端子总长477 | 长487宽436高221 含端子总长522 | |||||||||||||||||||||||||
包装尺寸（纸箱）mm | 1-3KW | 4-6KW | 8-12KW | ||||||||||||||||||||||||
长580，宽453，高282 | 长580，宽580，高282 | 长630，宽580，高340 | |||||||||||||||||||||||||
标配 | 显示屏显示；1路AC输入；1路DC输入；1路AC输出；RS485通讯；三孔插一个； | ||||||||||||||||||||||||||
选配单元 | 1：电池防反接板；2：故障干接点；3：USB通讯端口； 4：外引开关板；5：外引显示屏；6：多路RS485/232；7：WIFI模块；8：GPRS模块；9：以太网模块；10：CAN通讯；11：背面罩 | ||||||||||||||||||||||||||
|
