一、型号说明
举例：A3-10220
A3:高频电力/通信逆变器系列；
10220：10指1KW；220指DC220V；
AC电压220V/110V，需下单时备注；常规为标准19英寸机架式

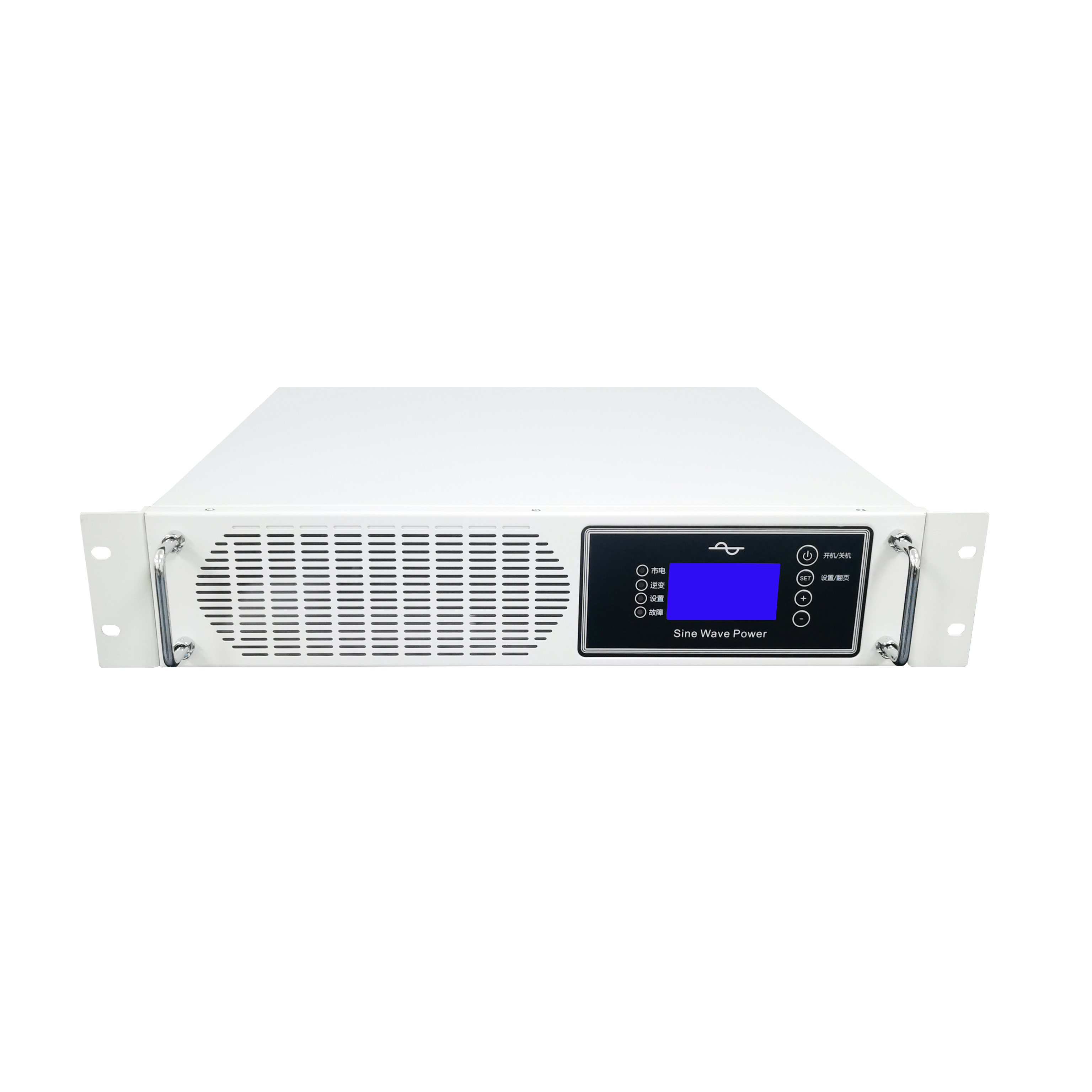

二、产品介绍
产品概述
本系列高频电力或通信逆变器（电力UPS），经过精心设计和优化，内置隔离电路设计，DC-DC隔离，DC-AC隔离，确保产品的稳定性和电力系统绝缘设计要求。能够满足电力系统、通信系统或其他不同领域对UPS电源的高标准要求。无论是在电力直流屏、交直流一体化电源系统、通信电源屏还是工业环境中，都能提供稳定、可靠的正弦波交流电源，确保用电设备安全、高效运行。适用于电池额定电压为DC24V，DC48V，DC110V，DC220V的逆变应急供电场合。
应用领域
电力系统：配套直流屏或交直流一体化电源系统，构成电力UPS交流备电。
通信系统：配套通信电源系统，构成通信交流不间断供电。
其他应用：在已有电池的供电系统中，构成交流备电系统。
主要用途
家用电器：空调、电视、冰箱、洗衣机等。
办公设备：电脑、打印机、复印机等。
商业设备：收银机、POS机、广告显示屏等。
电动工具：各种电动工具和机械设备。
电力系统：高低压柜系统的操作和控制、事故照明等。
工业设备：生产线、机械设备等。
电信设备：通信基站、网络设备等。
特殊领域：满足特殊装备的严苛要求，提供稳定的电力保障。
核心特性：
1. 高质量电源输出
纯正弦波输出：确保波形优于市电，提供稳定的电力供应。
无杂波干扰：确保负载设备安全，避免因电源问题导致的损坏。
快速UPS转换：UPS模式下，转换时间小于5ms，保障用电连续性和稳定性。
2. 智能化管理和维护
智能DSP芯片控制：PCB集成模块化设计，简化维护流程。
降低维护成本：维护简易，提高设备稳定性，减少维护次数和成本。
3. 直观的用户界面
LED和LCD显示屏：实时显示运行参数和状态，操作便捷。
故障信息显示：故障直接显示，便于快速识别和解决问题。
4. 高效率能源转换
高转换效率：半载逆变环境下高达95%，市电环境下可达99%以上。
低空耗：空载模式下功耗极低，实现高效节能。
5. 智能温控系统
节能耐用风扇：调速高速风扇，延长设备寿命，保障产品稳定运行。
6. 强大的负载能力
逆变器性能：强大的负载驱动能力，只要不超过电源的峰值功率，可带感性负载。
使用优势：能够应对各种负载需求，完全足功率设计，可以100%负载长时间运行。
7. 长寿命电路设计
隔离电路设计：DC-DC隔离，DC-AC隔离，确保产品的稳定性。
优质器件选型：采用优质电子材料，稳定性高，寿命长，正常使用寿命在十年以上。
8. 全面保护机制
多重保护功能：包括低压、高压、高温、短路、过流、过载等保护，确保设备安全。
9. 抗干扰设计
超强的抗干扰能力，保证在复杂电磁环境下依然能够稳定工作，输出纯净的正弦波交流电。
10. 灵活的配置选项
可设置选择： 50HZ/60HZ可选，AC/DC用电优先模式可调，电池类型可选，中英文可选等。
11. 高品质组件
优质电子配件：包括完全足功率变压器、铜质接线端子、全铜品牌线材等，确保高效、安全和稳定的电力供应。
12. 电路设计全面、功能齐全
可以单市电开机，自带市电锂电激活功能。
产品功能介绍

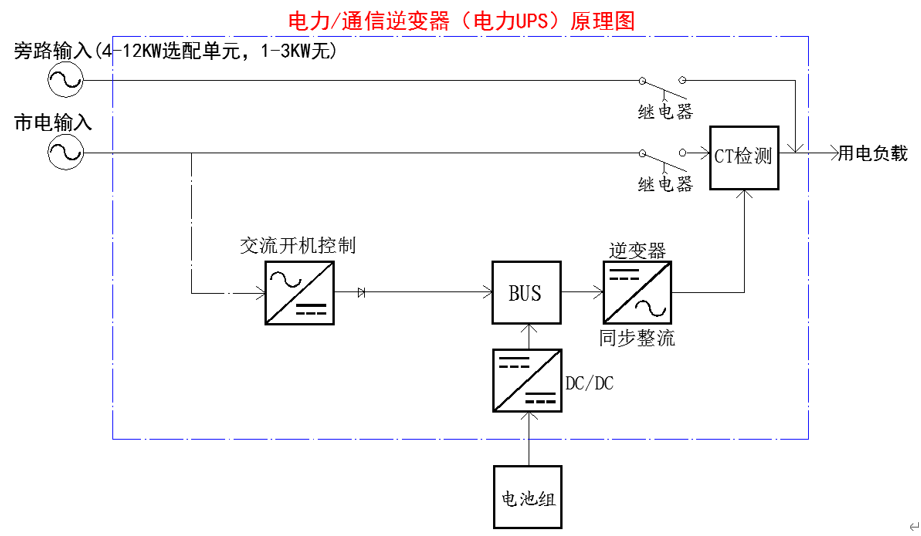

1:产品原理图
2:产品原理说明
A、输出：有市电，设置了交流主供（市电优先模式）
方式1：当市电正常时，市电直接输出供电；
方式2：当市电突然停电或异常，在5ms内系统自动切换至逆变供电，此时由电池供电，确保负载持续工作；
方式3：当市电恢复正常后，系统自动切换至市电供电；
B、输出：有市电，设置了直流主供（逆变优先模式）
方式1：当有市电OK时，只要电池有电可带载，电源将逆变输出；
方式2：当电池放电至不足，电源将自动切换至市电输出；（电池低压切换点可设置）
方式3：当检测电池充足，将自动切换至电池逆变模式输出。（电池恢复切换点可设置）
方式4：当市电故障、并且电池电压过低，逆变器将关闭输出。
如果此时市电转为正常，UPS电源将自动开机实现市电输出。
如果电池充至可带载时，UPS电源将自动开机、逆变模式输出。（电池重启电压点可设置）
C、旁路输入说明：（1-3KW的无，4-12KW的为选配）
配有旁路输入的，当市电输入和逆变均故障时，电源将自动切换至旁路供电；
配有旁路输入的，可以节省前端双电源，市电输入和旁路输入充当双电源使用；
优势对比：
对比项目 | 同类产品 | 我们的优势 |
产品功率 | 部份有虚标情况，满载只能短时间工作 | 100%足功率，可以满载持续工作 |
产品功率 | 随着电池电压降低，输出功率会降额 | 输出功率不降额,完全足功率 |
输出波形 | 电池在额定电压以下削顶 | 输出纯正弦波，在全电压段不削顶 |
电池保护 | 电池低压直接关机 | 电池低压不直接关机，有缓冲段 |
远程开关机 | 无远程开关机功能 | 标配远程开关机功能 |
设置功能 | 电池电压范围不可设置 | 电池电压范围可设置 |
设置功能 | 高低压保护点及恢复点等不可设置 | 高低压保护点及恢复点可设置 |
转换时间 | 一般是10-20ms | 4ms高速转换，确保不间断供电 |
产品规格 | 一般厂家规格型号较少 | 全系列，更多规格型号可供选型 |
单交流开机 | 不接电池，单交流时不可以开机 | 单交流时可以开机、电池低压可以充电 |
锂电激活功能 | 单交流无法激活锂电池 | 单交流输入时，可以激活锂电池 |
三、参数表
DC48V系列 | ||||||||||||||||
额定功率 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | |||||||
额定电池电压 | DC48V | |||||||||||||||
电池电压范围 |

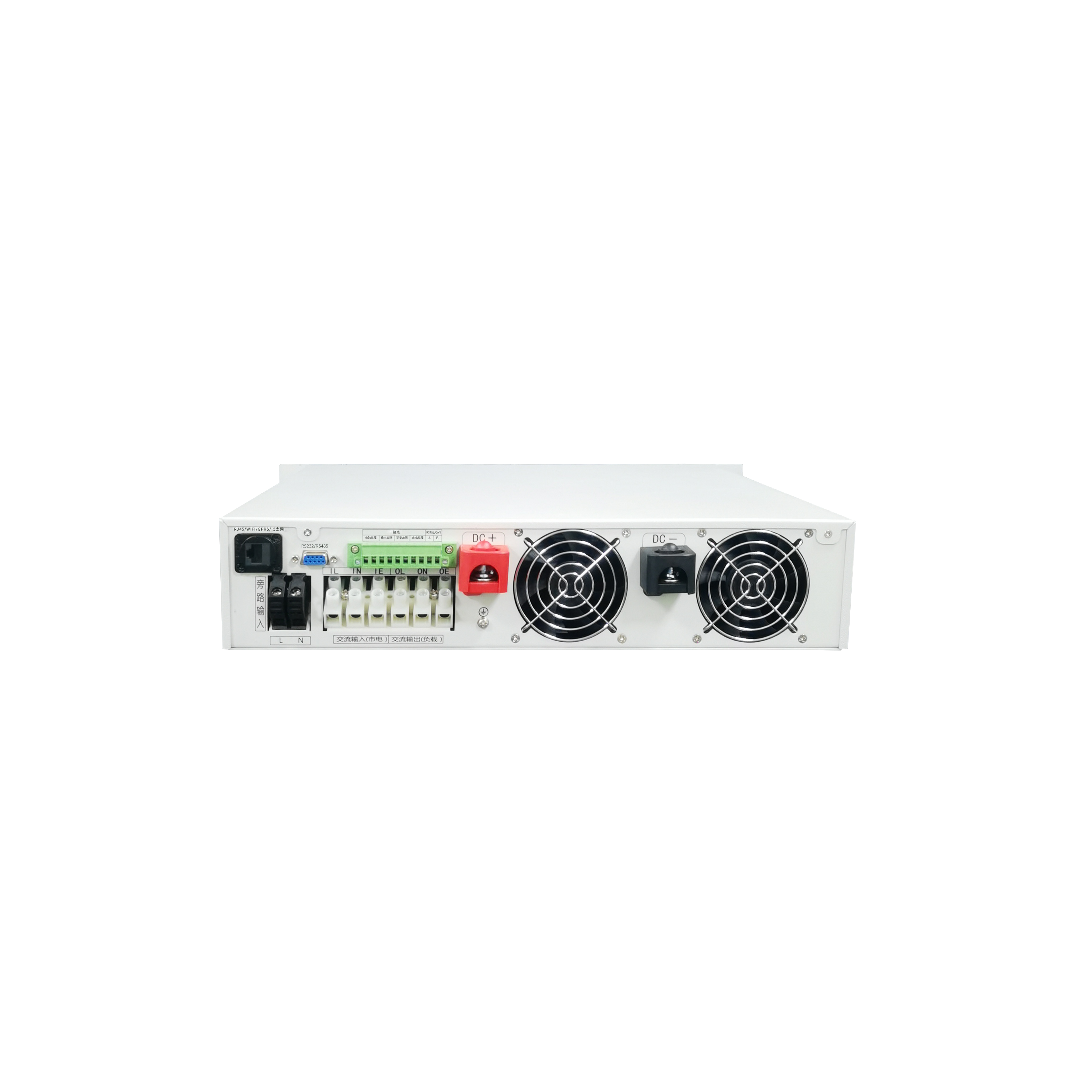

DC40-64V | 低压警告 | 44V(跟随低压断电，高2V) | |||||||||||||
低压断电 | 42V(40-48V可调) | |||||||||||||||
低压恢复 | 54V(跟随浮充电压，可调) | |||||||||||||||
高压断电 | 63V(61-64V可调) | |||||||||||||||
高压恢复 | 62V(低于高压断电1V) | |||||||||||||||
低压关机 | 38Vdc(低于此电压关整机，保护电池，需手动重启) | |||||||||||||||
直流优先型 | 电池低压切换至市电电压点 | 44V(可以42-51V设置) | ||||||||||||||
充足后转回电池供电电压点 | 52V(可以48-58V设置) | |||||||||||||||
交流输入 | 额定交流输入电压 | AC220V(市电/发电机) | AC110V(市电/发电机) | |||||||||||||
交流输入范围 | 170-280Vac(UPS模式) 出厂默认 90-280Vac(APL电器模式) | |||||||||||||||
市电欠压掉电电压点 | 170Vac±5V (UPS模式) 出厂默认 90Vac±5V (APL电器模式) | |||||||||||||||
市电欠压恢复电压点 | 180Vac±5V (UPS模式) 出厂默认 100Vac±5V (APL电器模式) | |||||||||||||||
市电过压掉电电压点 | 280Vac±5V | |||||||||||||||
市电过压恢复电压点 | 270Vac±5V | |||||||||||||||
交流输入频率 | 50HZ/60HZ（后台可选） | |||||||||||||||
频率范围 | 40-65HZ（恢复点：42HZ、63HZ） | |||||||||||||||
单市电开机功能 | 有 | |||||||||||||||
UPS转换时间 | <5ms（UPS模式）出厂默认；<13ms（电器模式） | |||||||||||||||
交流输出 | 交流输出电压 | 220/230/240Vac±3%可选 | ||||||||||||||
交流输出频率 | 50±1HZ/60±1HZ（后台可选） | |||||||||||||||
输出波形 | 纯正弦波（全电压段） | |||||||||||||||
波形失真率 | ≤3%（线性负载） | |||||||||||||||
逆变峰值效率 | 95% | |||||||||||||||
动态响应 | （0～100%）≤5% | |||||||||||||||
功率因数 | >0.9 | |||||||||||||||
峰值功率(浪涌能力) | 3秒 2倍额定功率 | |||||||||||||||
空耗(待机功耗) | 30W（以6048机型实测，不同机型会有差异） | |||||||||||||||
功率降额 | 不降额（不会随电池电压下降而降低输出功率） | |||||||||||||||
工作环境 | 噪音（1米） | ≤40dB | ||||||||||||||
使用环境温度 | -40℃~+50℃ | |||||||||||||||
存储环境温度 | -40℃~+70℃ | |||||||||||||||
湿度 | 0~90%，不结露 | |||||||||||||||
使用海拔（m） | ≤5000 （高于1000要降额使用,1000起每升1000降10%使用） | |||||||||||||||
连续运行时间 | 可以连续长时间运行 | |||||||||||||||
冷却方式 | 温控变速风扇散热（要在通风条件下） | |||||||||||||||
平均无故障工作时间 | 不低于50000小时 | |||||||||||||||
保护功能 | 绝缘强度（输入和输出） | 1500Vac，1分钟不击穿 | ||||||||||||||
绝缘电阻 | 不低于2MΩ | |||||||||||||||
过载保护 | ≥101%以上负载，60秒后关断交流输出,蜂鸣器长鸣报警 ≥120%以上负载，10秒后关断交流输出,蜂鸣器长鸣报警 ≥140%以上负载， 3秒后关断交流输出,蜂鸣器长鸣报警 （过载关断输出不关机，负载低于100%后30秒可自恢复） | |||||||||||||||
短路保护 | 有，关断输出（间隔30秒检测是否恢复） | |||||||||||||||
过温保护 | 有，关断输出（间隔160秒检测是否恢复） | |||||||||||||||
风扇故障保护 | 有 | |||||||||||||||
交流输入过压保护 | 有（带自恢复） | |||||||||||||||
交流输入欠压保护 | 有（带自恢复） | |||||||||||||||
输入频率超限保护 | 有（带自恢复） | |||||||||||||||
电池过压保护 | 有（带自恢复） | |||||||||||||||
电池低压保护 | 有（带自恢复） | |||||||||||||||
告警方式 | 蜂鸣器声音告警+显示屏显示故障 | |||||||||||||||
尺寸 | 1-3KW | 4-6KW | 8-12KW | |||||||||||||
标准机架式2U | 标准机架式2U | 标准机架式3U | ||||||||||||||
机身417*414*88宽深高mm | 机身420*445*88宽深高mm | 机身436*445*132宽深高mm | ||||||||||||||
功率 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | |||||||
净重 | 9 | 9 | 10 | 12 | 12 | 12 | 14 | 15 | 16 | |||||||
毛重 | 10 | 10 | 11 | 13 | 13 | 13 | 15 | 16 | 17 | |||||||
包装方式 | 加厚纸箱+加厚珍珠棉 | |||||||||||||||
产品颜色 | RAL7035细沙纹（常规颜色） | |||||||||||||||
安全认证 | CE-EMC认证 CE-LVD认证 FCC认证 UL检验报告 型式检验报告 | |||||||||||||||
通讯方式 | 标配RS485 (可定制RS232/WIFI/GPRS/CAN等通讯方式） | |||||||||||||||
防护等级 | IP20 / 可定制 | |||||||||||||||
标配说明 | 1路交流输入，1路直流输入，1路交流输出，RS485接口 | |||||||||||||||
选配单元 | 1：故障干接点；2：外引开关盒；3：外引显示屏盒；4：RS232；5：WIFI模块；6：GPRS模块；7：以太网模块；8：CAN通讯；9:旁路输入； | |||||||||||||||
其他说明 | 有批量的颜色可以定制，外观可以定制，可以单独买PCB自己组装； | |||||||||||||||

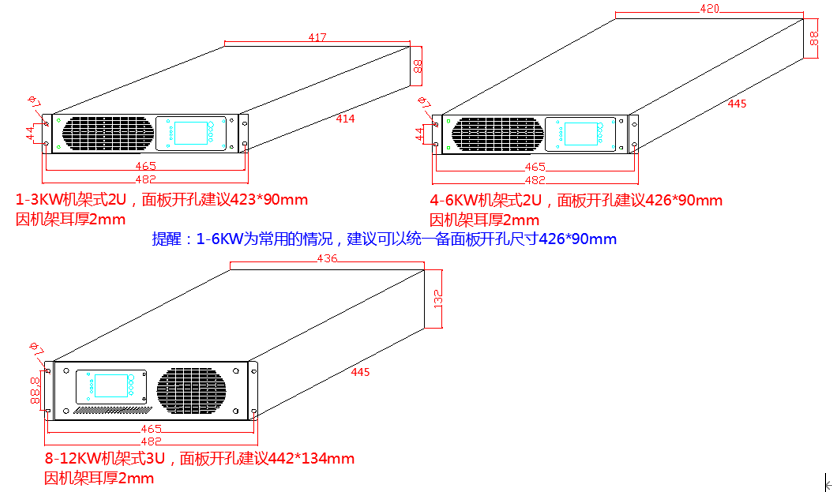

四、开孔尺寸
|
