产品概述
本系列电源经过精心设计和优化，一体式内置隔离变压器，超容量IGBT设计，能够满足不同领域和用电设备对UPS逆变电源的高标准要求。无论是在高压开关、继电保护、自动装置等操作、控制电源和事故照明电源，通信系统、商业还是工业环境中，都能提供稳定、可靠的单相正弦波交流电源，确保用电设备安全、不间断高效运行。适用于直流电压为DC24V，DC48V，DC110V，DC220V的通信系统或电力系统中的应急供电备电场合。
应用领域
电力系统：配套直流屏或交直流一体化电源系统，构成电力UPS交流备电。
通信系统：配套通信电源系统，构成通信交流不间断供电。
其他应用：在已有电池的供电系统中，构成交流备电系统。
主要用途
家用电器：空调、电视、冰箱、洗衣机等。
办公设备：电脑、打印机、复印机等。
商业设备：收银机、POS机、广告显示屏等。
电动工具：各种电动工具和机械设备。
电力系统：高低压柜系统的操作和控制、事故照明等。
工业设备：生产线、机械设备等。
电信设备：通信基站、网络设备等。
军事领域：满足军事装备的严苛要求，提供稳定的电力保障。
核心特性：
1. 高质量电源输出
纯正弦波输出：逆变输出波形优于市电，提供优质的电力供应。
无杂波干扰：隔离输出，确保负载设备安全，避免因电源问题导致的损坏。
快速UPS转换：转换时间小于8ms，保障用电连续性和稳定性。
2. 智能化管理和维护
智能CPU控制：模块化设计，简化维护流程。
降低维护成本：提高设备稳定性，减少维护次数和成本。
3. 直观的用户界面
LED和LCD显示屏：实时显示运行参数，操作便捷。
故障信息显示：故障直接显示，便于快速识别和解决问题。
4. 高效率能源转换
高转换效率：半载环境下高达92%，市电环境下可达99%以上。
低空耗：节能模式下功耗低至8W，实现高效节能。
5. 多功能辅助充电支持
当直流屏或通信屏充电模块全部损坏时，为了保障电池不严重亏电导制电池损坏，可开启本电源的辅助充电功能开关，充电为智能充电方式。市电辅助充电：三阶段式智能充电，兼容铅酸、锂电池、固态电池等多种电池类型。
6. 智能温控系统
节能耐用风扇：延长设备寿命，保障稳定运行。
7. 强大的负载能力
逆变器性能：1KW逆变器可驱动1P空调，以此类推，强大的负载驱动能力。
使用优势：满功率设计，决对足功率。能够应对各种负载需求，可以99%负载长时间运行。
8. 长寿命电路设计
工频电路：采用优质电子材料，稳定性高，寿命长，正常使用寿命在十年以上。
9. 全面保护机制
多重保护功能：包括低压、高压、高温、短路、过流、过载等，确保设备安全。
10. 隔离抗干扰设计
工频隔离变压器隔离，超强的抗干扰能力，保证在复杂电磁环境下依然能够稳定工作，输出纯净的正弦波交流电，并且电源本身不对用电环境造成干扰。
11. 灵活的配置选项
可设置选择：50HZ/60HZ可选，AC/DC优先模式可调，中英文可选，节能选择等。
12. 高品质组件
优质电子配件：包括UI型工频隔离变压器、铜质接线端子、全铜品牌线材等，确保高效、安全和稳定的电力供应。
二、产品功能介绍

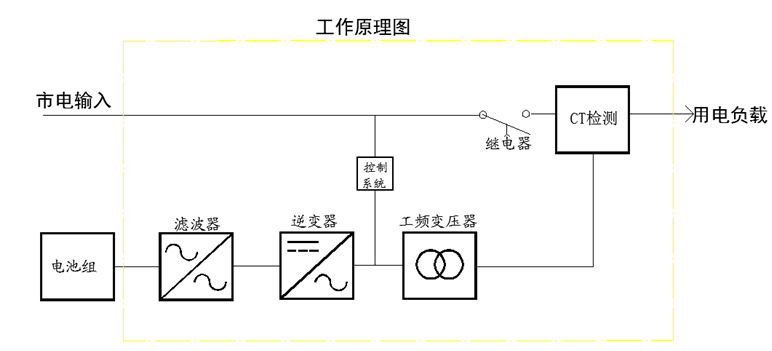

1:产品原理图
2:产品原理说明(交流主供/直流主供,可以在后面板拔码选择)
A、交流主供（市电优先模式）
步骤1：当有市电时，市电旁路直接输出；
步骤2：当市电突然停电或异常，在8ms内系统自动切换至逆变供电，确保负载持续工作；
步骤3：当市电恢复后，系统自动切换至市电供电；
B、直流主供（逆变优先模式）（以12V电池模式举例如下,其他电压等级对应翻倍）
主用于电池供电，市电当备用电源。
步骤1：当有市电OK时，只要电池电压高于10.5V，电源将电池逆变输出；
步骤2：当电池放电至10.5V，电源将自动切换至市电旁路输出；
（此功能主要实现市电互补供电、保证用电设备持续使用）。
步骤3：当电池电压升至13V时，逆变电源将自动切换至电池逆变模式输出。
步骤4：当市电故障、并且电池电压低于10V，逆变器将关闭输出。
如果此时市电转为正常，逆变电源将自动开机实现旁路输出。
如果市电还不正常，电池充电至12V时，逆变器将自动开机、逆变模式输出。
3、节能模式（节能模式侦测时间5S）：当选择在节能模式下，空耗为1W～8W之间，只有芯片在工作，逆变电源在节能状态下进行自动循环检测，当连接的负载大于30W后，系统会在5S内自动开机进入正常工作模式，为负载供电；当卸载（负载小于30W）后，5S内自动进入节能状态；此功能大大减少了系统不必要的电量浪费，最大可能的减小空耗。
三、 规格型号
四、技术参数
参数规格 | |||||||||||||||
功率规格 | 1~20KW（1-25KVA） | ||||||||||||||
直流输入规格 | |||||||||||||||
额定电压规格 | DC24/48/110/220V~AC220V | DC24/48/110/220V ~AC110V | |||||||||||||
工作电压范围(正常工作电池电压) | DC24V输入 | 20V-32V ± 1V | |||||||||||||
DC48V输入 | 40V-63V ± 1V | ||||||||||||||
DC110V输入 | 90V-142V ± 1V | ||||||||||||||
DC220V输入 | 180V-283V ± 2V | ||||||||||||||
低压警告(电池电压过低时,蜂鸣器响,提醒用户) | DC24V输入 | 21.0Vdc ± 0.5Vdc | |||||||||||||
DC48V输入 | 42.0Vdc ± 1Vdc | ||||||||||||||
DC110V输入 | 94Vdc ± 1Vdc | ||||||||||||||
DC220V输入 | 188Vdc ± 2Vdc | ||||||||||||||
低压断电(电池电压过低时关闭输出) | DC24V输入 | 20.0Vdc ± 0.5Vdc | |||||||||||||
DC48V输入 | 40.0Vdc ± 1Vdc | ||||||||||||||
DC110V输入 | 90Vdc ± 1Vdc | ||||||||||||||
DC220V输入 | 180Vdc ± 2Vdc | ||||||||||||||
低压恢复(电池电压恢复正常时,自动开机) | DC24V输入 | 24Vdc ± 0.5Vdc | |||||||||||||
DC48V输入 | 48Vdc ± 1Vdc | ||||||||||||||
DC110V输入 | 107Vdc ± 1Vdc | ||||||||||||||
DC220V输入 | 213Vdc ± 2Vdc | ||||||||||||||
高压警告及保护 (电池电压过高时,蜂鸣器响,3秒后保护) | DC24V输入 | 31.4Vdc ± 0.6Vdc | |||||||||||||
DC48V输入 | 62.8Vdc ± 0.6Vdc | ||||||||||||||
DC110V输入 | 142Vdc ± 1Vdc | ||||||||||||||
DC220V输入 | 283Vdc ± 2Vdc | ||||||||||||||
高压恢复(电池高压保护后,降到此电压以下,5分钟后自动开机) | DC24V输入 | 31Vdc ± 0.6Vdc | |||||||||||||
DC48V输入 | 62Vdc ± 1Vdc | ||||||||||||||
DC110V输入 | 138Vdc ± 1Vdc | ||||||||||||||
DC220V输入 | 278Vdc ± 2Vdc | ||||||||||||||
峰值逆变效率 | >92%（半载） >88%（满载） | ||||||||||||||
直流优先型,当有市电旁路时,电池低压转换点(电池低于此电压,转到市电供电) | DC24V输入 | 21.0Vdc ± 0.5Vdc | |||||||||||||
DC48V输入 | 42.0Vdc ± 1Vdc | ||||||||||||||
DC110V输入 | 96Vdc ± 1Vdc | ||||||||||||||
DC220V输入 | 192Vdc ± 2Vdc | ||||||||||||||
直流优先型,转为市电供电后,电池低压恢复点(电池充到高于此电压,转回电池供电) | DC24V输入 | 26Vdc ± 0.5Vdc | |||||||||||||
DC48V输入 | 52Vdc ± 1Vdc | ||||||||||||||
DC110V输入 | 116Vdc ± 1Vdc | ||||||||||||||
DC220V输入 | 233Vdc ± 2Vdc | ||||||||||||||
交流输入规格 | |||||||||||||||
额定电压规格 | 220VAC系统 | 110VAC系统 | |||||||||||||
输入电压波形 | 正弦波(市电或发电机) | 正弦波(市电或发电机) | |||||||||||||
额定输入电压 | 220Vac/230Vac/240Vac | 110Vac/120Vac/130Vac | |||||||||||||
低压关断点 | 140Vac±3% | 70Vac±3% | |||||||||||||
低压恢复点 | 147Vac ±3% | 74Vac ±3% | |||||||||||||
高压关断点 | 260Vac±3% | 131Vac±3% | |||||||||||||
高压恢复点 | 250Vac±3% | 126Vac±3% | |||||||||||||
频率 | 50HZ(45-55HZ) 60HZ(55-65HZ) 用发电机的必须保证发电机频率不超限 | ||||||||||||||
市电峰值充电效率 | ≥85% | ||||||||||||||
市电供电时效率 | ≥98% | ||||||||||||||
转换时间 | <8ms (市电转逆变)或(逆变转市电) | ||||||||||||||
交流输出规格 | |||||||||||||||
额定输出电压 (V) | 220Vac/230Vac/240Vac | 110Vac/120Vac/130Vac | |||||||||||||
输出电压范围 | ±3%rms 逆变稳压输出 | ||||||||||||||
额定输出频率(Hz) | 50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可拔码开关选择) | ||||||||||||||
功率因数 | >0.9 | ||||||||||||||
输出波形 | 纯正弦波(任何条件下均优于市电) | ||||||||||||||
波形失真率( THD ) | ≤3%( 线性负载 ) | ||||||||||||||
动态响应( 0～100% ) | ≤5% | ||||||||||||||
峰值系数( CF ) | 3:1 | ||||||||||||||
过载保护 (SMPS load) | 100%<负载<125% ，每3秒响一次 ，15分钟后关闭输出； 125%<负载<150% ，每1秒响0.5秒 ，1分钟后关闭输出； 负载>150% ，3秒后关闭输出 只告警未保护，负载低于100%后立即停止告警； 保护后，5分钟后自恢复检测，如恢复正常负载，5分钟后自动恢复工作 （或手动关机，可立即重新开机） | ||||||||||||||
其他说明 | |||||||||||||||
连续运行时间 | 可以连续长时间运行 | ||||||||||||||
正常开机空耗 | 型号KW | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | ||
空耗功率W | 30 | 32 | 33 | 35 | 35 | 35 | 44 | 46 | 50 | 60 | 70 | 80 | |||
说明 | 以DC220V机型实测，不同直流电压会有小差异 | ||||||||||||||
节能模式空耗 | ≤8W | ||||||||||||||
安全认证 | CE-EMC认证 CE-LVD认证 FCC认证 UL检验报告 型式检验报告 | ||||||||||||||
绝缘强度 | 1500Vac，1分钟不击穿 | ||||||||||||||
绝缘电阻 | 不低于2M | ||||||||||||||
通讯接口方式 | 标配RS485 (可定制RS232/WIFI/GPRS/CAN等通讯方式） | ||||||||||||||
冷却 | 温控变速风扇散热（要在通风条件下） | ||||||||||||||
噪音( dB、1米 ) | ＜60分贝 | ||||||||||||||
使用环境温度( ℃ ) | -40～+50 | ||||||||||||||
存储环境温度( ℃ ) | -40～+70 | ||||||||||||||
使用环境湿度 | 0-95%相对湿度（不结露） | ||||||||||||||
使用海拔( m ) | ≤5000 (超过1000米，降额使用，每升1000米降10%使用) | ||||||||||||||
显示方式 | LED指示灯+LCD液晶显示 | ||||||||||||||
告警方式 | 蜂鸣器声音告警+显示屏显示告警 | ||||||||||||||
保护功能 | 低压保护，高压保护，高温保护，短路保护，过流保护，过载保护，低压恢复，智能温控，故障告警 （所有保护带自恢复功能，条件正常后5分钟后自动开机） | ||||||||||||||
防护等级 | IP20 / 可定制 | ||||||||||||||
尺寸重量及配置说明 | |||||||||||||
产品净重（约） | 功率/KW | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 |
重量/kg | 25 | 28 | 32 | 41 | 43 | 45 | 61 | 68 | 75 | 88 | 94 | 98 | |
产品毛重（约） | 功率/KW | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 |
重量/kg | 26 | 29 | 33 | 42 | 44 | 46 | 62 | 69 | 76 | 90 | 96 | 100 | |

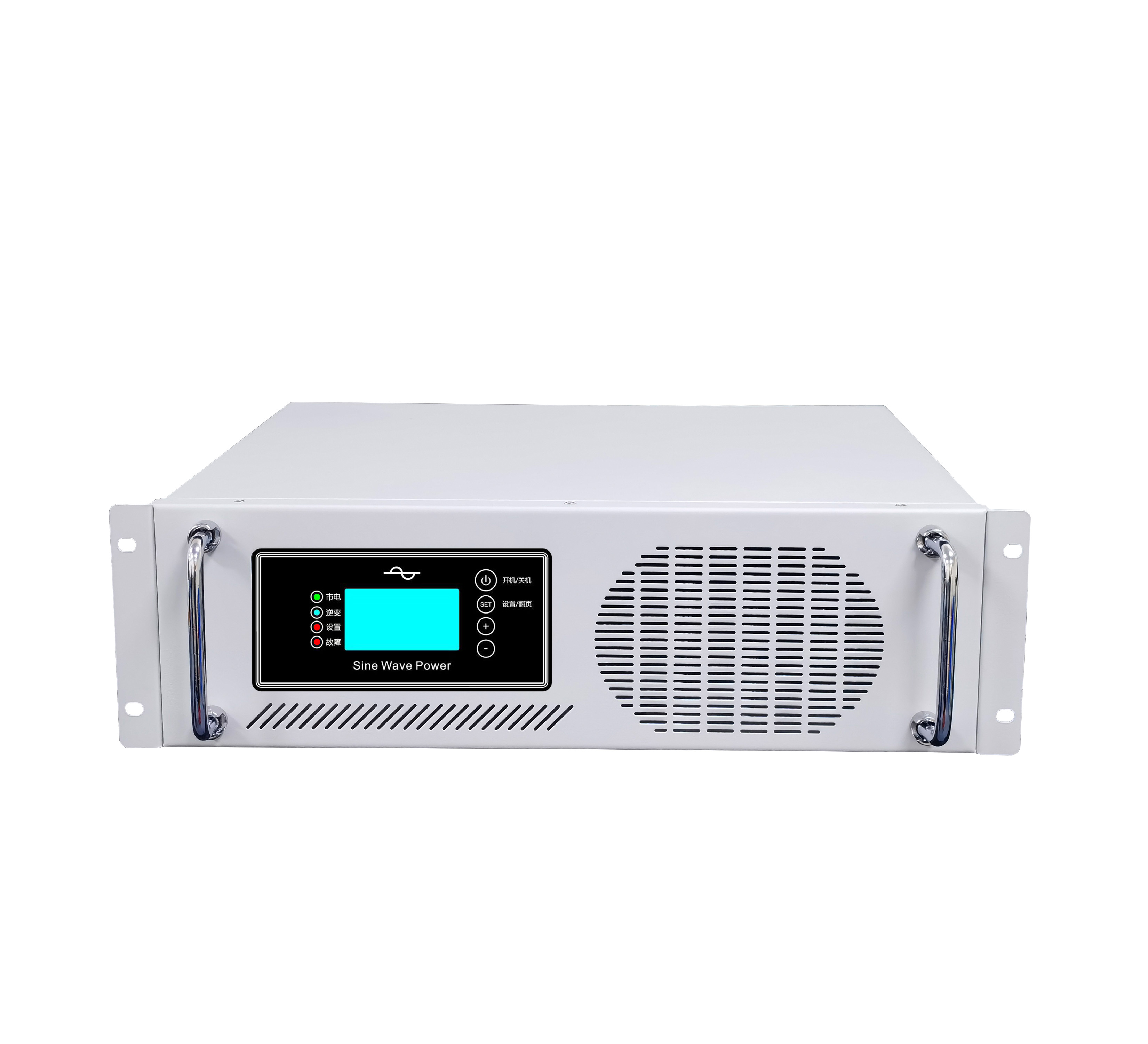

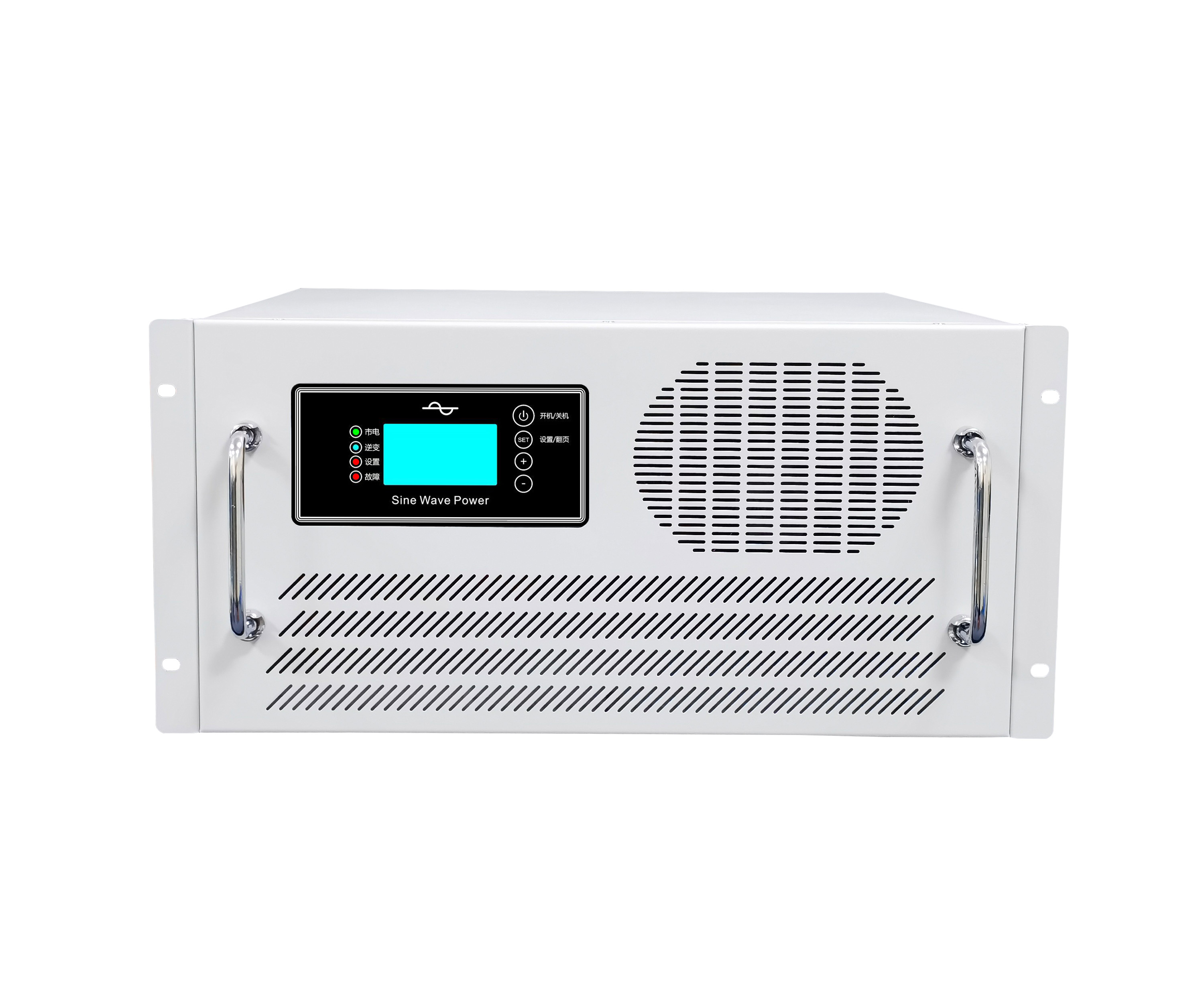

产品尺寸mm 详细见第八条产品尺寸图 | 1-3KW机架式（3U） | 4-6KW机架式（4U） | 8-12KW机架式（5U） | 15-20K机架式（7U） | |||||||||
宽482深442高132 含端子总深477 | 宽482深442高176 含端子总深477 | 宽482深487高221 含端子总深522 | 宽482深487高310 含端子总深522 | ||||||||||
1-3KW卧式款/挂式款 | 4-6KW卧式款/挂式款 | 8-12KW卧式款/挂式款 | 15-20KW卧式款/挂式款 | ||||||||||
长442宽436高132 含端子总长477 | 长442宽436高176 含端子总长477 | 长487宽436高221 含端子总长522 | 长487宽436高310 含端子总长522 | ||||||||||
包装尺寸（纸箱）mm | 1-3KW | 4-6KW | 8-12KW | 15-20KW | |||||||||
长580，宽580，高235 | 长580，宽580，高282 | 长630，宽580，高340 | 长630，宽580，高445 | ||||||||||

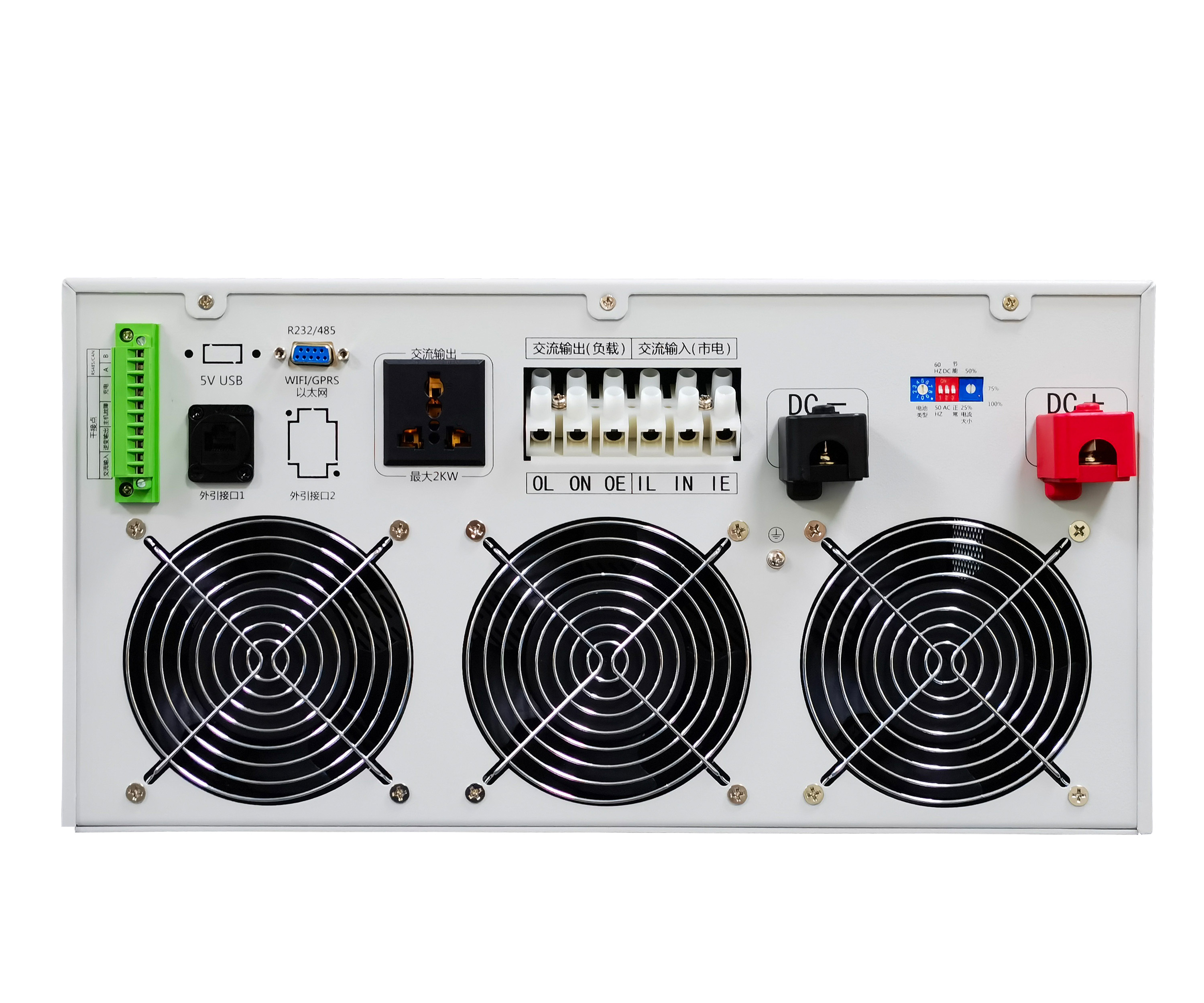

标配 | 显示屏显示；1路AC输入；1路DC输入；1路AC输出；RS485通讯；三孔插一个； | ||||||||||||
选配单元 | 1：电池防反接板；2：故障干接点；3：USB通讯端口； 4：外引开关板；5：外引显示屏；6：多路RS485/232；7：WIFI模块；8：GPRS模块；9：以太网模块；10：CAN通讯；11：背面罩 | ||||||||||||
|
