一、型号说明
举例：A6-1048+48V100A
A6:高频逆控一体机系列；
1048：10指1KW；48指DC48V；
48V100A：指MPPT光伏控制器规格；
AC电压220V/110V，机架式款/壁挂式款，需下单时备注；
二、产品介绍

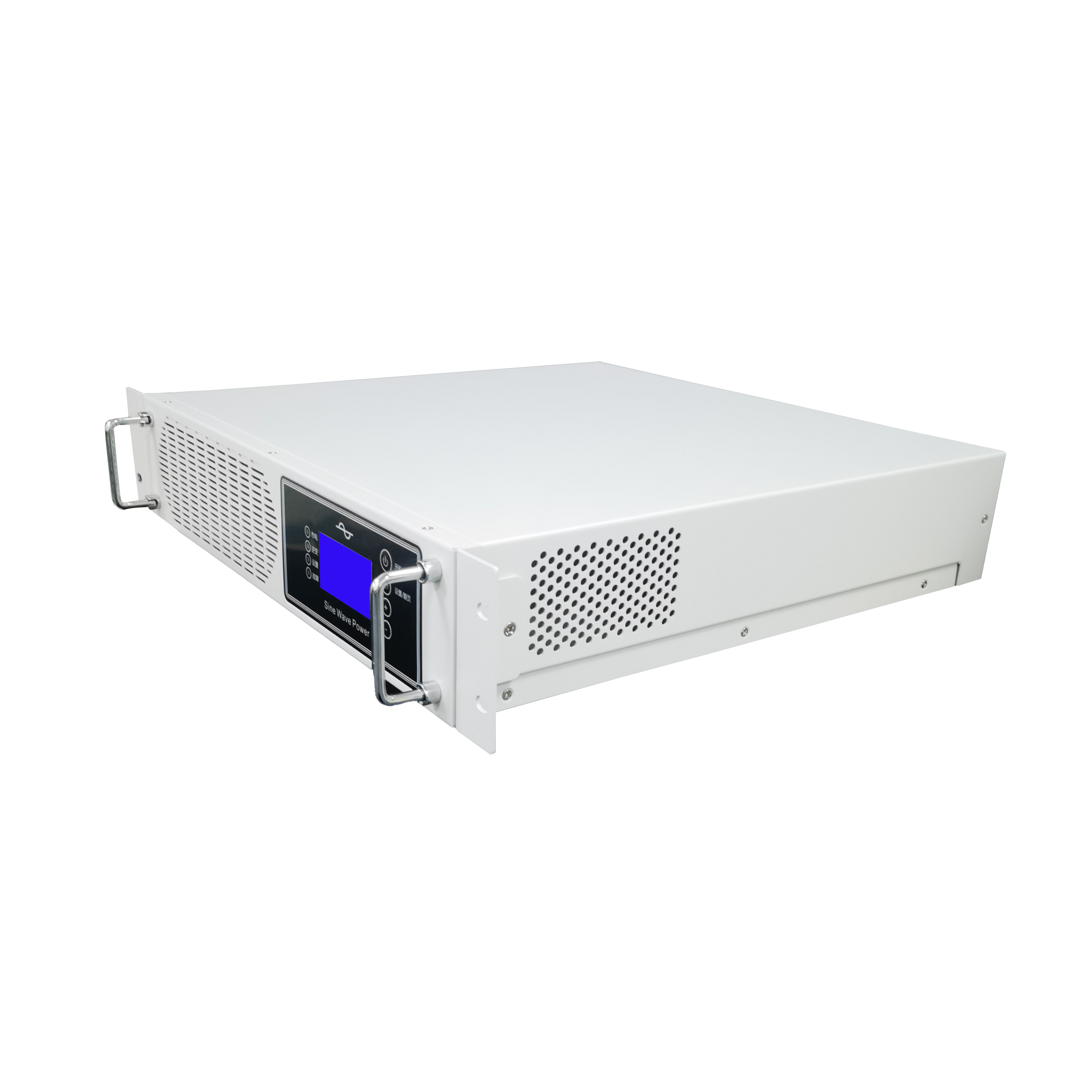

产品概述
本系列充电逆变一体机（逆控一体机）集逆变器、MPPT控制器、交流充电器于一体，经过精心设计和优化，能够满足不同领域和用电设备对光伏离网储能发电的高标准要求。无论是在家庭、商业还是工业环境中，都能提供稳定、可靠的正弦波交流电源，确保用电设备安全、高效运行。适用于电池额定电压为DC12V，DC24V，DC36V，DC48V，DC60V，DC72V，DC96，DC110V，DC192V，DC220V，DC240V的逆变或充电或应急供电备电场合。光伏输入的超宽MPPT范围，让光伏板选配时更随意。
应用领域
光伏发电：光伏离网储能发电场景
家用储能：家用光伏发电储能场景
小型储能：小型储能备电场景
无电池型：无电池单独光伏发电场景
车载备电：车载充电储能备电场景
主要用途
家用电器：照明、空调、电视、冰箱、洗衣机等。
办公设备：电脑、打印机、复印机等。
商业设备：收银机、POS机、广告显示屏等。
电动工具：各种电动工具和机械设备。
电力系统：电网、电站控制设备等。
工业设备：生产线、机械设备等。
电信设备：通信基站、网络设备等。
核心特性：
1. 高质量电源输出
纯正弦波输出：确保波形优于市电，提供稳定的电力供应。
无杂波干扰：确保负载设备安全，避免因电源问题导致的损坏。
快速UPS转换：UPS模式下，转换时间小于5ms，保障用电连续性和稳定性。
2. 智能化管理和维护
智能DSP芯片控制：PCB集成模块化设计，简化维护流程。
降低维护成本：维护简易，提高设备稳定性，减少维护次数和成本。
3. 直观的用户界面

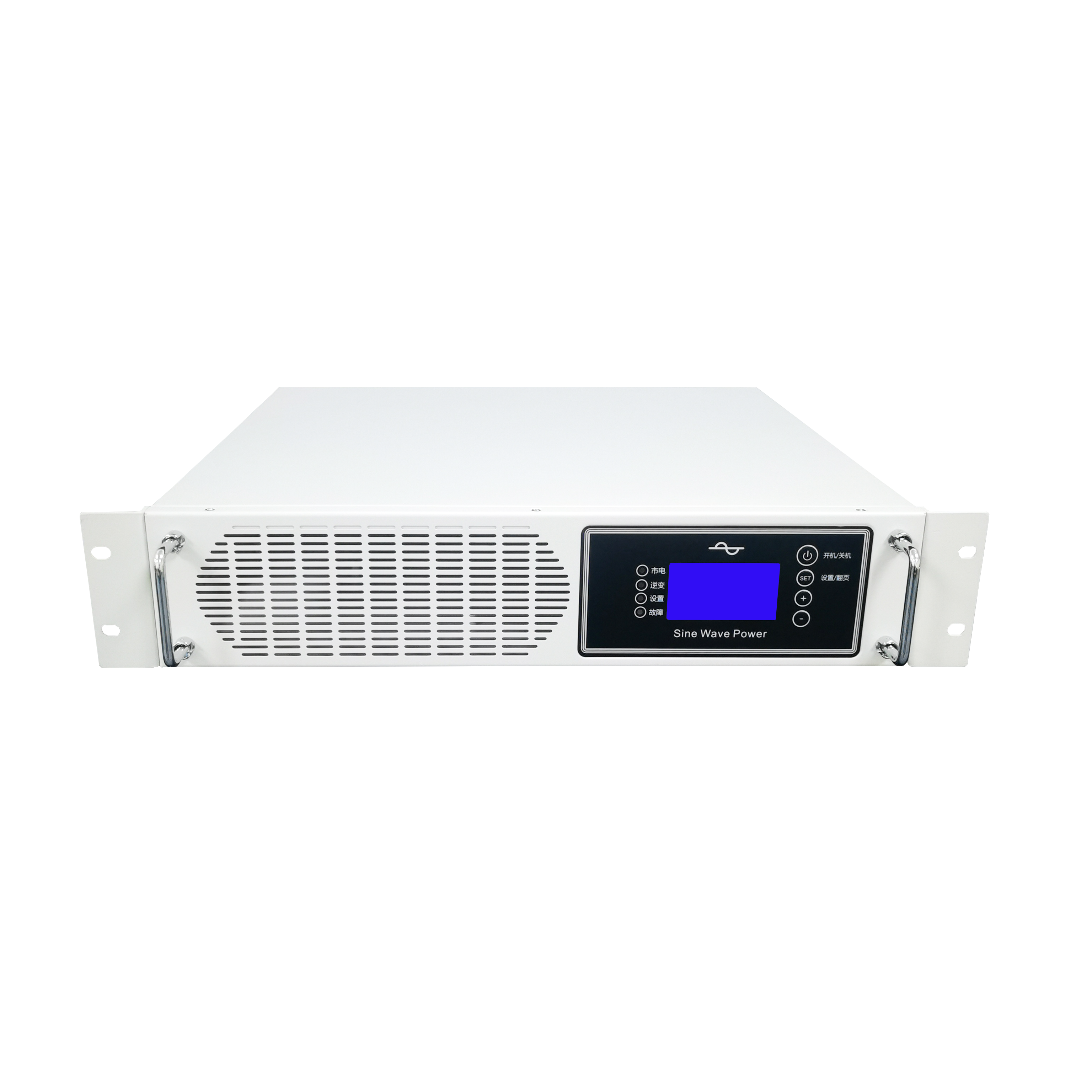

LED和LCD显示屏：实时显示运行参数和状态，操作便捷。
故障信息显示：故障直接显示，便于快速识别和解决问题。
4. 高效率能源转换
高转换效率：半载逆变环境下高达95%，市电环境下可达99%以上。
低空耗：空载模式下功耗极低，实现高效节能。
5. 多功能充电支持
光伏或市电辅助充电：三阶段式智能充电，兼容铅酸、锂电池、固态电池等多种电池类型。
6. 智能温控系统
节能耐用风扇：调速高速风扇，延长设备寿命，保障产品稳定运行。
7. 强大的负载能力
逆变器性能：强大的负载驱动能力，只要不超过电源的峰值功率，可带感性负载。
使用优势：能够应对各种负载需求，完全足功率设计，可以100%负载长时间运行。
8. 长寿命电路设计
隔离电路设计：DC-DC隔离，DC-AC隔离，确保产品的稳定性。
优质器件选型：采用优质电子材料，稳定性高，寿命长，正常使用寿命在十年以上。
9. 全面保护机制
多重保护功能：包括低压、高压、高温、短路、过流、过载等保护，确保设备安全。
10. 抗干扰设计
超强的抗干扰能力，保证在复杂电磁环境下依然能够稳定工作，输出纯净的正弦波交流电。
11. 灵活的配置选项
可设置选择：充电优先模式选择，50HZ/60HZ可选，AC/DC用电优先模式可调，电池类型可选，充电电流可调，中英文可选，节能选择等。
12. 高品质组件
优质电子配件：包括完全足功率变压器、铜质接线端子、全铜品牌线材等，确保高效、安全和稳定的电力供应。
13. 电路设计全面、功能齐全
可以单市电开机，可以单光伏开机，自带市电锂电激活功能，自带光伏锂电激活功能。
产品功能介绍

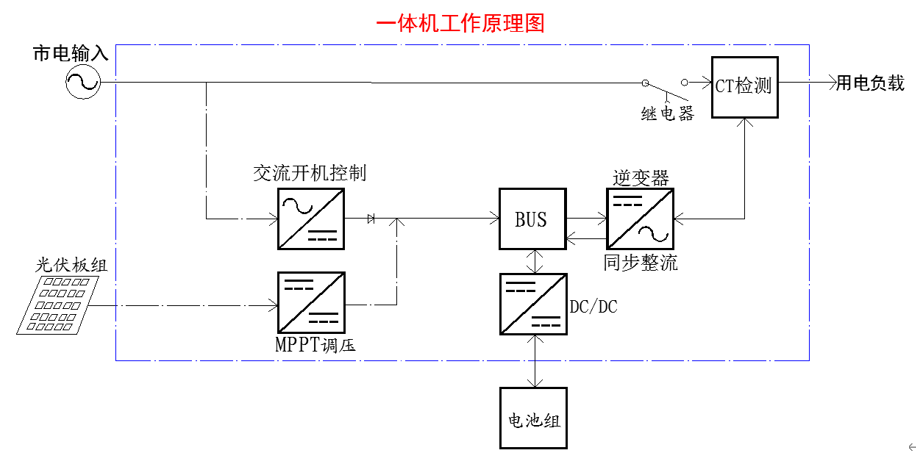

1:产品原理图
2:产品原理说明
A、输出：有市电，设置了交流主供（市电优先模式）
方式1：当有市电时，市电旁路直接输出；
方式2：当市电突然停电或异常，在5ms内系统自动切换至逆变供电，此时由光伏及电池同时供电，确保负载持续工作；
方式3：当市电恢复正常后，系统自动切换至市电供电；
B、输出：有市电，设置了直流主供（逆变优先模式）
方式1：当有市电OK时，只要电池有电或光伏可带载，电源将逆变输出；
方式2：当电池放电至不足且光伏功率不足，电源将自动切换至市电输出；（电池低压切换点可设置）
方式3：当检测电池充足或光伏功率可带载时，逆变电源将自动切换至电池逆变模式输出。（电池恢复切换点可设置）
方式4：当市电故障、并且电池电压过低、且无光伏发电，逆变器将关闭输出。
如果此时市电转为正常，逆变电源将自动开机实现旁路输出。
如果电池充至可带载时，逆变器将自动开机、逆变模式输出。（电池重启电压点可设置）
如果光伏功率恢复够大时，逆变器将自动开机、逆变模式输出。
C、充电说明：
光伏充电为MPPT充电方式；
可以设置仅光伏充电：只由光伏单独充电，光伏发电可充电时，自动开启充电；
可以设置光伏优先充电：光伏发电可充电时，由光伏充电；无光伏充电时，由市电充电；
可以设置光伏和市电同时充电：光伏优先，市电补足，以最大电流、最快方式把电池充满；
D、光伏直接带载说明：
在光伏功率大于负载功率时，本产品可以单独光伏直接逆变带载运行。光伏不足直接带载中断后，2分钟后会自动识别继续带载运行。
3、智能充电功能说明：
A、可以给不同种类的电池充电；市电充电电流大小可调、可取消；光伏充电为MPPT方式充电；
B、市电充电和光伏充电，两种充电方式均为智能充电：
情况I：当检测到电池电压较低时：恒流充电——恒压充电（均充）——浮充（三段式）
情况II：当检测到电池电压较高时：恒流充电——浮充（两段式）
优势对比：
对比项目 | 同类产品 | 我们的优势 |
产品功率 | 部份有虚标情况，满载只能短时间工作 | 100%足功率，可以满载持续工作 |
产品功率 | 随着电池电压降低，输出功率会降额 | 输出功率不降额,完全足功率 |
输出波形 | 电池在额定电压以下削顶 | 输出纯正弦波，在全电压段不削顶 |
电池保护 | 电池低压直接关机 | 电池低压不直接关机，有缓冲段 |
远程开关机 | 无远程开关机功能 | 标配远程开关机功能 |
设置功能 | 电池电压范围不可设置 | 电池电压范围可设置 |
设置功能 | 高低压保护点及恢复点等不可设置 | 高低压保护点及恢复点可设置 |
转换时间 | 一般是10-20ms | 4ms高速转换，确保不间断供电 |
产品规格 | 一般厂家规格型号较少 | 全系列，更多规格型号可供选型 |
单交流开机 | 不接电池，单交流时不可以开机 | 单交流时可以开机、电池低压可以充电 |
锂电激活功能 | 单交流无法激活锂电池 | 单交流输入时，可以激活锂电池 |
单光伏开机 | 只有光伏时，无法开机 | 只有光伏时，可以启动开机 |
锂电激活功能 | 只有光伏时，无法激活锂电池 | 只有光伏时，可以激活锂电池 |
PV电压范围 | 普通光伏控制器范围较窄 | 超宽PV输入，电压范围75-503V |
光伏带载 | 单光伏不可以直接带负载 | 可以单独光伏开机直接带载 |
光伏充电 | 必须接电池才可以开机 | 可以单独光伏开机并可充电 |
三、参数表
DC220V系列 | ||||||||||||
额定功率 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | |||
PV电压范围 | 75-503Vdc (MPPT范围85-500Vdc) | |||||||||||
PV启动电压 | 75Vdc（高于75V点亮显示屏并可开机） | |||||||||||
PV低压关断 | PV低压保护，2分钟自恢复 | |||||||||||
PV开路电压 | 503Vdc | |||||||||||
PV高压关断 | PV高压保护，30秒自恢复 | |||||||||||
PV最大功率 | 1010W | 2010W | 3010W | 4010W | 5010W | 6010W | 8010W | 10100W | 12100W | |||
光伏充电电流 | 4A | 7A | 11A | 13A | 18A | 22A | 27A | 31A | 36A | |||
光伏控制方式 | MPPT，可单光伏带载，可单光伏充电 | |||||||||||
转换效率 | MPPT峰值转换效率98% | |||||||||||
额定电池电压 | DC216V | |||||||||||
电池电压范围 |
DC180-288V | 低压警告 | 198V(跟随低压断电，高9V) | |||||||||
低压断电 | 189V(180-216V可调) | |||||||||||
低压恢复 | 243V(跟随浮充电压，可调) | |||||||||||
高压断电 | 283.5V(274.5-288V可调) | |||||||||||
高压恢复 | 279V(低于高压断电4.5V) | |||||||||||
低压关机 | 171Vdc(低于此电压关整机，保护电池，需手动重启) | |||||||||||
直流优先型 | 电池低压切换至市电电压点 | 198V(可以189-229.5V设置) | ||||||||||
充足后转回电池供电电压点 | 234V(可以216-261V设置) | |||||||||||
最大合并电流 | 4A | 7A | 11A | 13A | 18A | 22A | 27A | 31A | 36A | |||
市电充电电流 | 2A | 4A | 7A | 9A | 11A | 13A | 18A | 22A | 26A | |||
交流输入 | 额定交流输入电压 | AC220V(市电/发电机) | AC110V(市电/发电机) | |||||||||||
交流输入范围 | 170-280Vac(UPS模式) 出厂默认 90-280Vac(APL电器模式) | |||||||||||||
市电欠压掉电电压点 | 170Vac±5V (UPS模式) 出厂默认 90Vac±5V (APL电器模式) | |||||||||||||
市电欠压恢复电压点 | 180Vac±5V (UPS模式) 出厂默认 100Vac±5V (APL电器模式) | |||||||||||||
市电过压掉电电压点 | 280Vac±5V | |||||||||||||
市电过压恢复电压点 | 270Vac±5V | |||||||||||||
交流输入频率 | 50HZ/60HZ（后台可选） | |||||||||||||
频率范围 | 40-65HZ（恢复点：42HZ、63HZ） | |||||||||||||
可充电电压范围 | 180-270Vac | |||||||||||||
单市电开机功能 | 有 | |||||||||||||
UPS转换时间 | <5ms（UPS模式）出厂默认；<13ms（电器模式） | |||||||||||||
交流输出 | 交流输出电压 | 220/230/240Vac±3%可选 | ||||||||||||
交流输出频率 | 50±1HZ/60±1HZ（后台可选） | |||||||||||||
输出波形 | 纯正弦波（全电压段） | |||||||||||||
波形失真率 | ≤3%（线性负载） | |||||||||||||
逆变峰值效率 | 95% | |||||||||||||
动态响应 | （0～100%）≤5% | |||||||||||||
功率因数 | >0.9 | |||||||||||||
峰值功率(浪涌能力) | 3秒 2倍额定功率 | |||||||||||||
空耗(待机功耗) | 30W（以6048机型实测，不同机型会有差异） | |||||||||||||
功率降额 | 不降额（不会随电池电压下降而降低输出功率） | |||||||||||||
工作环境 | 噪音（1米） | ≤40dB | ||||||||||||
使用环境温度 | -40℃~+50℃ | |||||||||||||
存储环境温度 | -40℃~+70℃ | |||||||||||||
湿度 | 0~90%，不结露 | |||||||||||||
使用海拔（m） | ≤5000 （高于1000要降额使用,1000起每升1000降10%使用） | |||||||||||||
连续运行时间 | 可以连续长时间运行 | |||||||||||||
冷却方式 | 温控变速风扇散热（要在通风条件下） | |||||||||||||
平均无故障工作时间 | 不低于50000小时 | |||||||||||||
保护功能 | 绝缘强度（输入和输出） | 1500Vac，1分钟不击穿 | ||||||||||||
绝缘电阻 | 不低于2MΩ | |||||||||||||
过载保护 | ≥101%以上负载，60秒后关断交流输出,蜂鸣器长鸣报警 ≥120%以上负载，10秒后关断交流输出,蜂鸣器长鸣报警 ≥140%以上负载， 3秒后关断交流输出,蜂鸣器长鸣报警 （过载关断输出不关机，负载低于100%后30秒可自恢复） | |||||||||||||
短路保护 | 有，关断输出（间隔30秒检测是否恢复） | |||||||||||||
过温保护 | 有，关断输出（间隔160秒检测是否恢复） | |||||||||||||
风扇故障保护 | 有 | |||||||||||||
交流输入过压保护 | 有（带自恢复） | |||||||||||||
交流输入欠压保护 | 有（带自恢复） | |||||||||||||
输入频率超限保护 | 有（带自恢复） | |||||||||||||
电池过压保护 | 有（带自恢复） | |||||||||||||
电池低压保护 | 有（带自恢复） | |||||||||||||
光伏过压保护 | 保护后低于500V30秒后自恢复 | |||||||||||||
光伏低压保护 | 保护后高于85V2分钟后自恢复 | |||||||||||||
光伏过流保护 | 有（带自恢复）按PV最大功率计算 | |||||||||||||
告警方式 | 蜂鸣器声音告警+显示屏显示故障 | |||||||||||||
尺寸 | 1-3KW | 4-6KW | 8-12KW | |||||||||||
标准机架式2U | 标准机架式2U | 标准机架式3U | ||||||||||||
机身417*414*88宽深高mm | 机身420*445*88宽深高mm | 机身436*445*132宽深高mm | ||||||||||||
功率 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | |||||
净重 | 10 | 10 | 10 | 12 | 12 | 12 | 14 | 15 | 16 | |||||
毛重 | 11 | 11 | 11 | 13 | 13 | 13 | 15 | 16 | 17 | |||||
包装方式 | 加厚纸箱+加厚珍珠棉 | |||||||||||||
产品颜色 | 机架式全套RAL7035细沙纹/壁挂式机身RAL7035细沙纹、面板细桔纹白（常规颜色） | |||||||||||||
安全认证 | CE-EMC认证 CE-LVD认证 FCC认证 UL检验报告 型式检验报告 | |||||||||||||
通讯方式 | 标配RS485 (可定制RS232/WIFI/GPRS/CAN等通讯方式） | |||||||||||||
防护等级 | IP20 / 可定制 | |||||||||||||

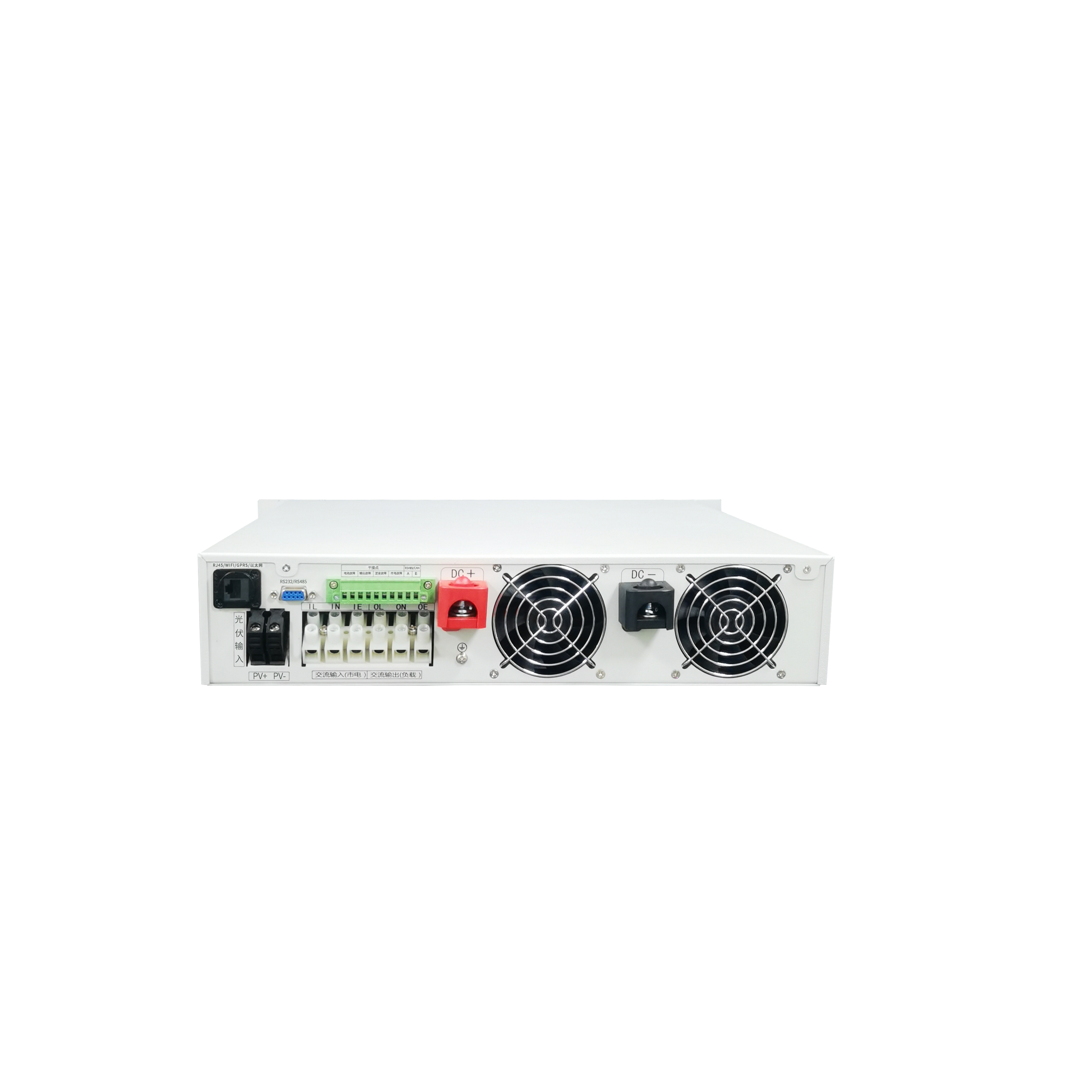

标配说明 | 1路PV输入，1路交流输入，1路直流输入，1路交流输出，RS485接口 | |||||||||||||
选配单元 | 1：故障干接点；2：外引开关盒；3：外引显示屏盒；4：RS232；5：WIFI模块；6：GPRS模块；7：以太网模块；8：CAN通讯； | |||||||||||||
其他说明 | DC24V/48V/110V/220V机型为常备产品，DC12/36/60/72/96/192/240V机型为定制产品；有批量的颜色可以定制，外观可以定制，可以单独买PCB自己组装； | |||||||||||||

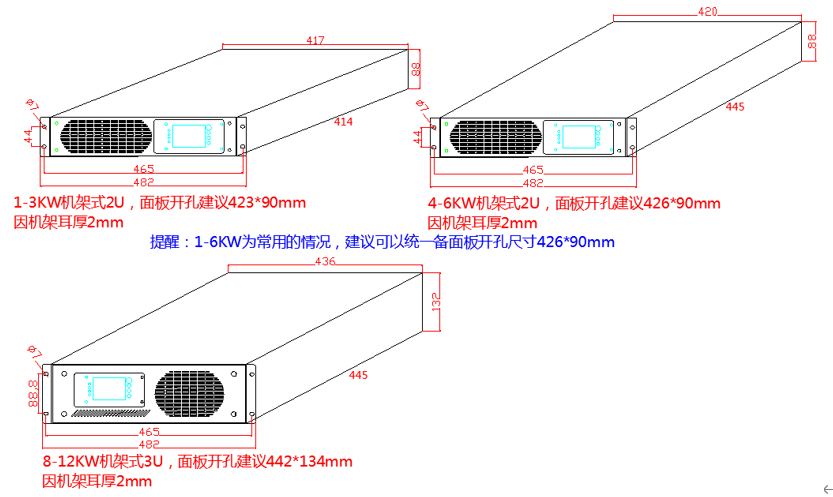

五、机架式款开孔尺寸
|
